Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | mạ: | thụ động |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Loại: | Nam giới | Tuổi thọ: | 500Chu kỳ |
| Ứng dụng: | Máy tính/mạng LAN | Vật liệu: | Thép không gỉ |
| Làm nổi bật: | Bộ kết nối RF CXN3506/MF108A,Bộ kết nối RF vật liệu thép không gỉ |
||
2.4 sóng milimet nam vật liệu thép không gỉ đầu nối RF cho cáp CXN3506/MF108A
2.4 mm Adapter và đầu nối tần số cao
Kết nối dòng 2.4 là một kết nối sóng milimet hiệu suất cao được thiết kế cho các hoạt động lên đến 50GHz, có kết nối nối không khí.nhẹCác kết nối này được sử dụng rộng rãi trong các phép đo microwave tần số cao và thiết bị sóng milimet.

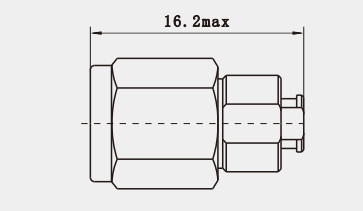

Khung bản vẽ của2.4 sóng milimet nam vật liệu thép không gỉ đầu nối RF cho cáp CXN3506/MF108A
Chi tiết của2.4mm Male Stainless Steel RF Connector cho Cable CXN3506/MF108A(mm):
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC 50GHz
|
|||
|
Điện áp định số
|
170VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
500VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
|
Kháng tiếp xúc |
Máy dẫn bên ngoài
|
≤2mΩ
|
||
|
Người dẫn trung tâm
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||

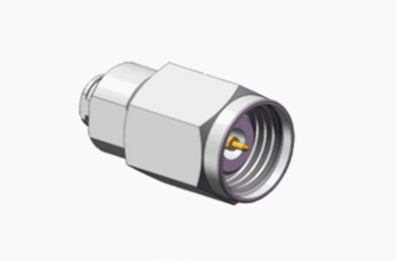

Hình vẽ chi tiết2.4 sóng milimet nam vật liệu thép không gỉ đầu nối RF cho cáp CXN3506/MF108A:
Đặc điểm:
Kích thước và cấu trúc: Kết nối 2,4mm là một kết nối sóng milimet chính xác với đường kính dẫn bên ngoài 2,4mm.Kích thước nhỏ này cho phép nó được sử dụng trong các thiết bị với mật độ cao trong khi cũng giảm trọng lượng tổng thể.
Tính tương thích: Nó có thể được kết nối với đầu nối 1,85mm, cung cấp các cấu hình ứng dụng linh hoạt phù hợp với các yêu cầu môi trường khác nhau.
Ứng dụng:
Máy phân tích mạng tần số cao
Yêu cầu hiệu suất: Bộ kết nối 2,4mm có thể hoạt động lên đến tần số 50GHz với trở kháng đặc trưng là 50Ω,làm cho nó có khả năng xử lý các yêu cầu kiểm tra tần số cao và chính xác của các máy phân tích mạng tần số cao.
Các thiết bị và hệ thống sóng milimet
Ứng dụng rộng: Kết nối 2,4mm được sử dụng rộng rãi trong truyền thông không dây, hàng không vũ trụ, đo lường thử nghiệm và các tổ chức nghiên cứu trong số các lĩnh vực khác cho các hệ thống sóng milimet.nó đóng một vai trò quan trọng trong việc truyền tín hiệu tần số cao chính xác.
Các sản phẩm liên quan:
| 2.4-J657G | 2.4mm đầu nối RF thép không gỉ nam cho cáp CXN3657/MF151A |
| 2.4-J130G | 2.4mm đầu nối RF nam cho cáp MF30A |
| 2.4-JB2G-1 | 2.4mm cáp rf nam thép không gỉ cho 2# Semi-Rigid/Flex cable |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
