Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | mạ: | thụ động |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Loại: | Nam giới | Tuổi thọ: | 500Chu kỳ |
| Ứng dụng: | Máy tính/mạng LAN | Vật liệu: | Thép không gỉ |
| Làm nổi bật: | 2.4mm Male RF Cable Connector,Cáp sóng milimét Cáp kết nối RF,Bộ kết nối cáp RF bán linh hoạt |
||

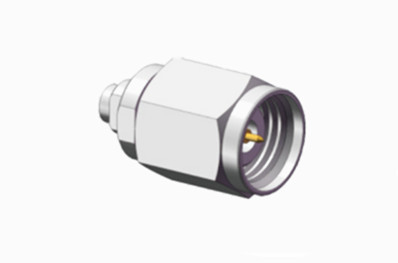

2.4mm Male RF Cable Connector cho 1#Half-rigid/Half-flexible Millimeter Wave Cable
Kết nối dòng 2.4 là một kết nối sóng milimet cung cấp hiệu suất cao cho các hoạt động lên đến 50GHz. Nó sử dụng giao diện không khí và kết nối dây.
Các đầu nối dòng 2.4 được thiết kế cho tần số lên đến 50GHz và có giao diện không khí và kết nối dây.khả năng tần số caoCác đầu nối này được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng tần số cao và sóng milimet.
Khung bản vẽ của2.4mm Male RF Cable Connector cho 1#Half-rigid/Half-flexible Millimeter Wave Cable Ừm.
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Chi tiết của2.4mm Male RF Cable Connector cho 1#Half-rigid/Half-flexible Millimeter Wave Cable (mm):
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC 50GHz
|
|||
|
Điện áp định số
|
170VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
500VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
|
Kháng tiếp xúc |
Máy dẫn bên ngoài
|
≤2mΩ
|
||
|
Người dẫn trung tâm
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||

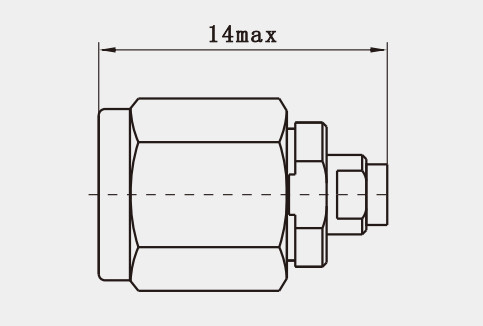

Hình vẽ chi tiết2.4mm Male RF Cable Connector cho 1#Half-rigid/Half-flexible Millimeter Wave Cable(mm):
Đặc điểm:
1Hiệu suất tần số cao:
Phạm vi tần số: Kết nối 2,4mm được thiết kế để sử dụng lên đến 50GHz, phù hợp với các ứng dụng đòi hỏi băng thông rộng.
Không có chế độ thứ tự cao hơn: Ở 50GHz, đầu nối 2,4mm không tạo ra chế độ thứ tự cao hơn, đảm bảo truyền tín hiệu rõ ràng và chính xác.
Giao diện hiệu suất cao: Bộ kết nối này thể hiện các đặc điểm giao diện hiệu suất cao trong phạm vi 50GHz, làm cho nó tuyệt vời cho các ứng dụng tần số cao.
2Thiết kế nhỏ gọn:
Kích thước và trọng lượng: Với đường kính dẫn ngoài 2,4 mm, đầu nối 2,4 mm nhỏ hơn và nhẹ hơn so với các đầu nối sóng milimet khác,làm cho nó lý tưởng cho các ứng dụng không gian hạn chế và di động.
Khả năng tương thích cơ học: Kết nối 2,4mm tương thích cơ học với các kết nối nhỏ khác như kết nối 1,85mm nhưng không thể được kết nối trực tiếp với các kích thước lớn hơn như 2,92mm, 3,5mm,hoặc đầu nối SMA, đảm bảo tích hợp hệ thống và an toàn.
Ứng dụng:
1- Đo chính xác
Máy phân tích mạng tần số cao: Bộ kết nối 2,4mm được sử dụng rộng rãi trong các máy phân tích mạng tần số cao với tần số hoạt động lên đến 50GHz.Các ứng dụng này đòi hỏi độ chính xác và độ tin cậy cao từ các đầu nối để đảm bảo độ chính xác và khả năng lặp lại trong các phép đo.
Thiết bị đo vi sóng: Trong thiết bị vi sóng đòi hỏi các phép đo chính xác, đầu nối 2,4mm được ưa thích vì hiệu suất điện tuyệt vời và ổn định cơ học.Thiết kế nhỏ gọn của nó cho phép lắp đặt trong các thiết bị đo không gian hạn chế trong khi cung cấp kết nối hiệu suất cao.
2. Máy phân tích mạng tần số cao
Ứng dụng cấp thiết bị: Kết nối 2,4mm là sản phẩm đầu tiên có sẵn trong sản xuất, thiết bị và cấp đo lường, làm cho nó được sử dụng rộng rãi trong các thiết bị thử nghiệm tần số cao khác nhau.Các đầu nối này có thể chịu được tần số sử dụng cao trong khi duy trì hiệu suất ổn định lâu dài.
Giao diện thử nghiệm tiêu chuẩn: Do thiết kế tiêu chuẩn hóa và chấp nhận rộng rãi của ngành công nghiệp, đầu nối 2,4 mm đã trở thành giao diện ưa thích cho nhiều thiết bị thử nghiệm tiêu chuẩn,đảm bảo tính tương thích và khả năng tương tác giữa các thiết bị.
Các sản phẩm liên quan:
| 2.4-J506G-2 | 2.4mm đầu nối RF thép không gỉ nam cho cáp CXN3506/MF108A |
| 2.4-J130G | 2.4mm đầu nối RF nam cho cáp MF30A |
| 2.4-JB2G-1 | 2.4mm cáp rf nam thép không gỉ cho 2 # Kabel bán cứng / Flex |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
