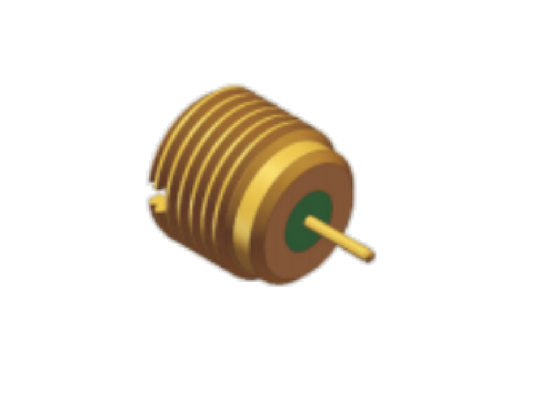

50 Ohm Mạ vàng kín Kính niêm phong Đầu nối RF SMP Vách ngăn nam Đường kính mịn 40GHz
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF SMP | Tính thường xuyên: | DC~18GHz |
|---|---|---|---|
| Trung tâm liên hệ: | Hợp kim Kavar, mạ vàng | Vỏ bọc: | Hợp kim Kavar, mạ vàng |
| DWV: | 500V | Điện trở cách điện: | 5000 Ohm |
| Điện áp định mức: | 170V | Phạm vi nhiệt độ: | -55oC~+125oC |
| sự bất lực: | 50Ω | Pin OD: | Có sẵn 0,3mm, 0,45mm, 0,5mm, 0,7mm, 0,9mm, 1,3mm |
| Điện môi: | Thủy tinh | Giao diện: | Tâm trạng buồn chán |
| gắn kết: | vách ngăn núi | Giới tính: | phích cắm nam |
| Trở kháng: | 50Ω | Trung tâm liên hệ: | Hợp kim Kovar, mạ vàng |
| Vỏ bọc: | Hợp kim Kovar, mạ vàng | ||
| Làm nổi bật: | Vách ngăn nam đầu nối RF 50 Ohm SMP,đầu nối SMP kín mạ vàng,đầu nối RF lỗ khoan trơn 40GHz |
||
Mô tả sản phẩm:
Đầu nối RF SMP Elite Electronics Đầu nối đực bulkhead Khóa hoàn toàn Khóa giới hạn Lỗ trơn 40GHz 50 Ohm
Đầu nối RF SMP của Elite Electronics hoạt động lên đến 40 GHz và mang lại tính toàn vẹn tín hiệu vượt trội trong toàn bộ dải tần số, với tổn hao tần số cao thấp và truyền tín hiệu ổn định không bị méo tiếng. Được trang bị giao diện kết nối đẩy không cần dụng cụ tự phát triển của chúng tôi, các đầu nối cho phép lắp ráp cắm và chạy nhanh chóng mà không cần cờ lê lực cồng kềnh, giúp giảm đáng kể thời gian chu kỳ sản xuất và tăng hiệu quả sản xuất hàng loạt.
Có sẵn đầy đủ các cấu hình, bao gồm các phiên bản thẳng, góc vuông và gắn mặt bích. Ba thiết kế đầu nối đực được cung cấp: Khóa hoàn toàn, Khóa giới hạn và Lỗ trơn. Khách hàng có thể chọn các mẫu theo bố cục thiết bị và độ bền khóa yêu cầu để cân bằng linh hoạt lực giữ và mật độ tích hợp dây dẫn. Các đầu nối RF SMP này lý tưởng cho các ứng dụng tần số cao chính xác như thiết bị kiểm tra vi sóng, mô-đun sóng milimet và thiết bị RF nhỏ gọn.
So sánh lực:Lực lắp và tháo tuân theo thứ tự phân cấp:Khóa hoàn toàn > Khóa giới hạn > Lỗ trơn.
Kích thước tổng thể của Đầu nối đực bulkhead RF SMP, Model : SMP(M)-JYD82-S
|
Số model |
L | d | Giao diện | Lưu ý |
| SMP(M)-JYD43 | 2.7mm | 0.39 | Khóa giới hạn | Hermetic, Độ sâu kết nối: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | Lỗ trơn | Hermetic, Độ sâu kết nối: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | Khóa giới hạn | Hermetic, Độ sâu kết nối: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | Khóa giới hạn | Hermetic, Độ sâu kết nối: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | Lỗ trơn | Hermetic, Độ sâu kết nối: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | Khóa hoàn toàn | Hermetic, Độ sâu kết nối: 2.79mm |
Lưu ý: chúng tôi cũng có đường kính pin OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, vui lòng liên hệ với chúng tôi nếu bạn cần ghim có kích thước khác.
Ứng dụng:
Xi'an Elite Electronics là một Nhà sản xuất hàng đầu về Đầu nối, Bộ chuyển đổi RF/Microwave /Wave-guide & Lắp ráp cáp phục vụ ngành hàng không vũ trụ, hàng không, dẫn đường, vệ tinh, radar, viễn thông, điện tử.
Đóng gói & Vận chuyển:
Đóng gói:
Kích thước đóng gói: Thùng carton nhỏ bên ngoài với Dài 26.5cm * Rộng 18.5cm * Cao 14cm
Vận chuyển:
Thời gian vận chuyển: 5-10 ngày làm việc cho Đầu nối bộ chuyển đổi RF Coaxial có sẵn trong kho. Đối với sản xuất mới, sẽ mất khoảng 8-12 tuần, Thời gian giao hàng chúng tôi cung cấp làbảo thủđể đảm bảo chất lượng sản phẩm trước khi giao hàng.
