Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục SMP RF | mạ: | Mạ vàng |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Giới tính: | nữ giới | Kiểu dáng cơ thể: | Góc phải |
| CẢ ĐỜI: | 500Chu kỳ | Phương pháp gắn kết: | gắn mặt bích |
| Làm nổi bật: | CXN3506/MF108A Cable SMP RF Connector,SMP nữ góc phải RF Connector |
||

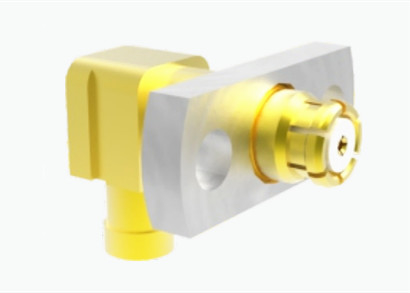

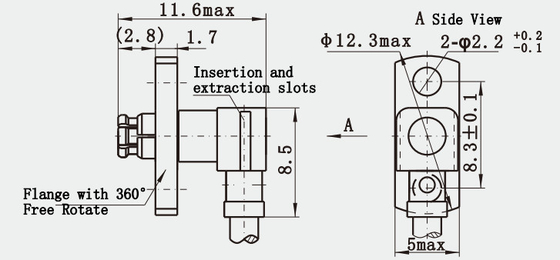

SMP Phụ nữ góc phải RF kết nối với 360 ° tự do quay Flange cho CXN3506/MF108A cáp
SMP là một đầu nối đồng trục RF nhỏ có kích thước nhỏ, trọng lượng nhẹ, hiệu suất địa chấn tuyệt vời và phạm vi tần số hoạt động rộng.Nó hoạt động lên đến 30GHz (cối kết nối SMP hiệu suất cao của chúng tôi có thể đạt đến 40GHz), và nút thắt có ba dạng giao diện: thắt hoàn toàn, thắt giới hạn và lỗ không có dây (bao gồm cả phanh).Các tùy chọn giao diện khác nhau này có thể đáp ứng nhu cầu về chuyển động trục hoặc trục trong quá trình giao phối mù khi sử dụng các đầu nối băng thông rộng cùng nhauNó phù hợp với các tình huống lắp đặt đòi hỏi độ tin cậy cao và mật độ mô-đun.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | Bình thường≤2,5mΩ, niêm phong≤4mΩ |
| Người dẫn trung tâm | Bình thường≤6mΩ, niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Tính năng cho SMP Connector:
1. Loại kết nối đẩy: Bộ kết nối SMP sử dụng thiết kế đẩy cho phép kết nối và ngắt kết nối nhanh chóng và dễ dàng.
2. Các hình thức giao diện đa dạng: Nó cung cấp ba loại giao diện: hoàn toàn giải phóng, giải phóng giới hạn và lỗ không có dây (bao gồm cả phanh), phục vụ các yêu cầu kết nối khác nhau.
3. Tùy chọn Snap-In: Ngoài loại đẩy, các biến thể snap-in của đầu nối SMP có sẵn, cung cấp cho người dùng nhiều lựa chọn hơn.
cáp kết nối SMP là lý tưởng cho các ứng dụng tần số vô tuyến / vi sóng mật độ cao do thiết kế nhỏ gọn, khả năng thích nghi mạnh mẽ và hoạt động thuận tiện.Các hình thức giao diện khác nhau và thiết kế dễ sử dụng cho phép kết nối hoặc ngắt kết nối nhanh chóng và đáng tin cậy trong các môi trường khác nhau, đáp ứng nhu cầu của công nghệ kết nối hiệu suất cao hiện đại.
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| N Type RF Connector |
| Bộ kết nối RF TNC |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNCCác bộ kết nối sóng milimét (2.4mm, 2.92mm) |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs.
