Đầu nối RF 2,92mm thụ động Satcom dòng SMK
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| kiểu: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối bảng mặt bích 2 lỗ |
|---|---|---|---|
| Mục: | Kết nối sóng milimet | mạ: | Vàng mạ |
| Ứng dụng: | RF/Satcom | Chất cách điện: | PTFE |
| Trở ngại: | 50Ohm | Giới tính: | Nữ giới |
| Làm nổi bật: | Đầu nối RF 2,92mm dòng SMK,Đầu nối RF 2 |
||

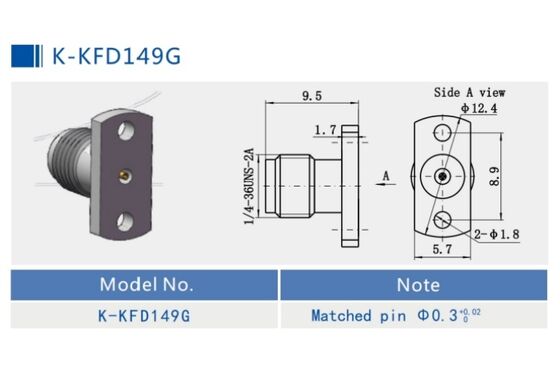

RF Coaxial Connector SMK Series nữ thẳng 2 lỗ flange 2.92mm
Loại Kcòn được gọi là kết nối loại 2.92, loạt sản phẩm này là một kết nối sóng milimet được sử dụng phổ biến, với tần số lên đến 40 GHz, có thể được sử dụng với dòng SMA và 3.Các sản phẩm loạt 5 có thể thay thế và áp dụng giao diện không khíVới kích thước nhỏ, trọng lượng nhẹ, tần suất sử dụng cao, kết nối đáng tin cậy, vv
Đặc điểm:
-
Nó có thể giao phối và trao đổi với loạt SMA, loạt K,2.4mm,3.5mm đầu nối.
-
Hiệu suất điện vượt trội lên đến 40 GHz
-
Nó có lợi thế của khối lượng nhỏ, trọng lượng nhẹ, tần suất sử dụng cao, kết nối đáng tin cậy.
-
Tốt cho các ứng dụng đòi hỏi truyền tần số cao
-
Các ống kính phụ nữ có cấu trúc ba khe độc đáo
-
An điện bao phủ không khí với hỗ trợ dây dẫn trung tâm bằng nhựa.
-
Nó có tần số sử dụng cao, kết nối đáng tin cậy.
| Số mẫu | L | L1 | Mô tả |
| K-KFD23 | 10.5 tối đa | 0.7 | 2.92mm K phụ nữ 2 lỗ dây chuyền RF |
| K-KFD24 | 10.2 tối đa | 0.4 |
Chi tiết:
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD21
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD87G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD42
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD61G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Ứng dụng:
| Mạng lưới | Satcom |
| Máy tính / mạng LAN | Máy tính / mạng LAN |
| Truyền thông di động | Thiết bị đo |
| Trạm cơ sở | Truyền thông di động |
| Các cơ sở ngoài trời | Radar, lò vi sóng. |
| Truyền thông | Thiết bị đo |
| Ô tô | Thăng đường kết nối |
| Cơ sở cơ bản | Hệ thống vô tuyến, truyền hình |
