Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Đồng | Giới tính: | nữ giới |
|---|---|---|---|
| Tên sản phẩm: | Bộ chuyển đổi K/2.4mm | Từ khóa: | Đầu nối bộ điều hợp MMW |
| Điểm: | Kết nối sóng milimet | mạ: | mạ niken |
| Ứng dụng: | RF | Mạ bề mặt: | thụ động |
| Loại kết nối: | Đầu nối RF thẳng | ||
| Làm nổi bật: | Máy kết nối đồng trục RF cáp bán cứng,Bộ kết nối đồng trục RF bằng đồng,Bộ kết nối đồng trục RF Flange 4 lỗ |
||

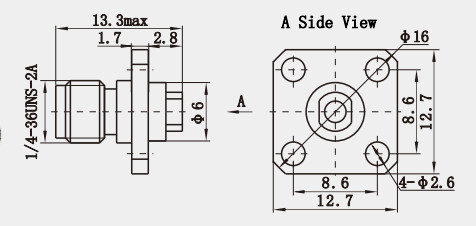

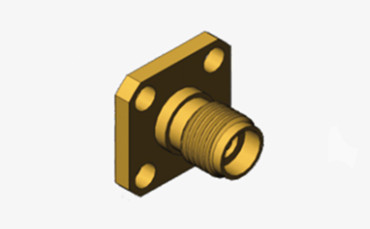

K2.92 Phụ nữ 4 lỗ Flange Brass RF Coaxial Connector cho 2# Semi-rigid/flexible Cable
Các đầu nối MMW loại K (2.92mm) này sử dụng giao diện không khí, đặc trưng bởi kích thước nhỏ gọn, trọng lượng nhẹ và kết nối đáng tin cậy.
Một bộ chuyển đổi đồng trục 50Ohm chính xác cao, chuyển từ 3,5mm đến 2,4mm, phục vụ một loạt các ứng dụng RF và vi sóng chung.Các kết nối hiệu suất cao này được sử dụng trong các kịch bản thử nghiệm và đo lường khác nhau, từ truyền thông di động đến vệ tinh, đảm bảo sự phù hợp chính xác của thiết bị và kết nối cáp.đầu nối được xây dựng để chịu được sử dụng nhiều lầnNó có một chất điện bao bọc không khí và một hỗ trợ dẫn trung tâm được làm bằng nhựa mất mát thấp.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
|
Tỷ lệ sóng cố định điện áp |
≤1.25 |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa |
Đồng, bọc vàng |
| Máy cách nhiệt | PTFE |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
| Mất tích nhập | < 0,04 sqrt ((f (((GHz)) dB |
| Phạm vi nhiệt độ | -65 °C~+165 °C |
| Đinh liên lạc | Bọc vàng |
Đặc điểm:
1. Hiệu suất tần số cao
Mất điện áp thấp và VSWR thấp: Tận dụng lợi thế của đường truyền không khí, đầu nối K2.92mm được tối ưu hóa cho tỷ lệ sóng cố định điện áp (VSWR) và mất điện áp,đảm bảo sự ổn định và hiệu quả truyền tín hiệu.
2Thiết kế cấu trúc
Kích thước nhỏ gọn: Kích thước nhỏ và trọng lượng nhẹ của đầu nối K2.92mm giúp dễ dàng lắp đặt và sử dụng trong không gian hạn chế, đáp ứng nhu cầu của các thiết bị di động và hệ thống sóng milimet.
Ứng dụng:
1Kỹ thuật radar:
Các kết nối K2.92 được sử dụng rộng rãi trong các hệ thống radar nơi cần độ chính xác cao và hiệu suất truyền tần số cao để phát hiện và định vị các vật thể.Với dải tần số hoạt động lên đến 46GHz, nó hỗ trợ các nhu cầu tín hiệu tần số cao của công nghệ radar hiện đại
2- Phản ứng điện tử:
Các hệ thống phản ứng điện tử đòi hỏi các đầu nối có thể hoạt động ổn định ngay cả trong môi trường nhiễu cao.Bộ kết nối 92mm đảm bảo độ tin cậy và tính toàn vẹn tín hiệu trong chiến tranh điện tử.
Thiết kế nhỏ gọn của đầu nối này là lý tưởng cho các thiết bị phản ứng điện tử di động như các bộ nhiễu và phân tích tín hiệu.
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiMMW Adapter,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
