Đầu nối RF 2,92mm thụ động Satcom dòng SMK
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| kiểu: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối bảng mặt bích 2 lỗ |
|---|---|---|---|
| Mục: | Kết nối sóng milimet | mạ: | Vàng mạ |
| Ứng dụng: | RF/Satcom | Chất cách điện: | PTFE |
| Trở ngại: | 50Ohm | Giới tính: | Nữ giới |
| Làm nổi bật: | Đầu nối RF 2,92mm dòng SMK,Đầu nối RF 2 |
||

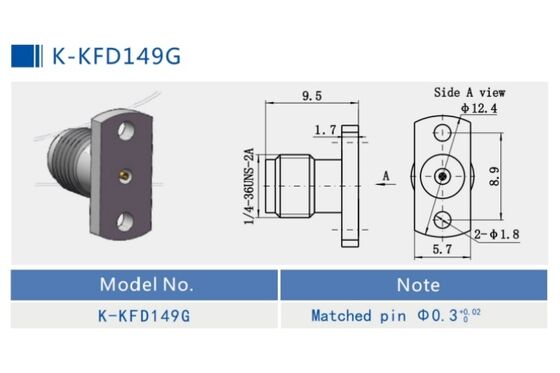

Đầu nối đồng trục RF Dòng SMK Nữ Mặt bích 2 lỗ thẳng 2,92mm
loại KCòn được gọi là đầu nối loại 2.92, dòng sản phẩm này là đầu nối sóng milimet thường được sử dụng, với tần số lên đến 40 GHz, có thể được sử dụng với dòng SMA và các sản phẩm dòng 3.5 có thể hoán đổi cho nhau và sử dụng giao diện không khí. Với kích thước nhỏ, trọng lượng nhẹ, tần suất sử dụng cao, kết nối đáng tin cậy, v.v.
Đặc trưng:
-
Nó có thể kết hợp và trao đổi với các đầu nối SMA, dòng K, 2,4mm, 3,5mm.
-
Hiệu suất điện vượt trội lên tới 40 GHz
-
Nó có ưu điểm là khối lượng nhỏ, trọng lượng nhẹ, tần suất sử dụng cao, kết nối đáng tin cậy.
-
Tuyệt vời cho các ứng dụng yêu cầu truyền tần số cao
-
Danh bạ nữ có cấu trúc ba khe độc đáo
-
MỘTn điện môi không khí với một giá đỡ dây dẫn trung tâm bằng nhựa giảm tổn hao.
-
Nó có tần suất sử dụng cao, kết nối đáng tin cậy.
| Số mô hình | L | L1 | Sự miêu tả |
| K-KFD23 | tối đa 10,5 | 0,7 | Đầu nối rf mặt bích 2,92mm K nữ 2 lỗ |
| K-KFD24 | tối đa 10,2 | 0,4 |
Đặc điểm kỹ thuật:
| Trở kháng | 50 Ω |
| Dải tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (Mực nước biển tối đa) |
| Điện áp chịu được điện môi | 750 VRMS (Mực nước biển tối đa) |
| Tỷ số sóng đứng điện áp VSWR |
1,05 + 0,005f |
| Điện trở tiếp xúc | Dây dẫn trung tâm ≤ 3,0 mΩ |
| Dây dẫn bên ngoài 2,0 mΩ | |
| Điện trở cách điện | ≥ 5000MΩ |
| Dây dẫn bên trong | Phích cắm nam: Đồng thau, mạ vàng |
| Jack cái: BeCu, mạ vàng | |
| Liên hệ kiên cường | BeCu, mạ niken |
| Thân / Vỏ / Vỏ | Đồng thau, mạ vàng Thép không gỉ, thụ động |
| Chất cách điện | PEI |
| Vòng đệm | Cao su silicon |
| Nhiệt độ | -55oC ~ +125oC |
| Độ bền | 500 chu kỳ |
| mô-men xoắn | 0,79 ~ 1,13 Nm |
Đầu nối RF nam nữ 2,92mm khác
|
Mã sản phẩm
|
Sự miêu tả
|
|
K-KFD21
|
Đầu nối đồng trục RF nữ loại 2,92mm loại K
|
|
K-KFD87G
|
Đầu nối đồng trục RF nữ 2,92mm loại K bằng thép không gỉ
|
|
K-KFD42
|
Đầu nối đồng trục RF nữ loại 2,92mm loại K
|
|
K-JFD61G |
Đầu nối đồng trục RF nam loại 2,92mm loại K bằng thép không gỉ
|
1.
2.
3.
4.
Ứng dụng:
| Mạng | Satcom |
| Máy tính/Mạng LAN | Máy tính/Mạng LAN |
| Truyền thông di động | thiết bị đo đạc |
| Trạm cơ sở | Truyền thông di động |
| Tiện ích ngoài trời | Ra-đa, lò vi sóng |
| Viễn thông | thiết bị đo đạc |
| ô tô | Nhảy dòng tham gia |
| Cơ sở vật chất cơ bản | Hệ thống ăng-ten phát thanh, truyền hình |
