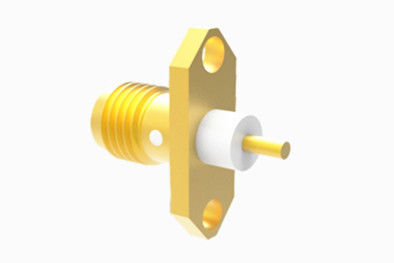

Đầu nối cáp đồng trục RF SMA Hạng Hàng không Vũ trụ bằng Đồng Beryllium Đồng thau
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối đồng trục SMA RF | mạ: | Mạ vàng |
|---|---|---|---|
| Giới tính: | nữ giới | Kháng trở: | 50Ω |
| Tần số: | DC ~ 18GHz | Tuổi thọ: | 500 chu kỳ |
| Ứng dụng: | Giao tiếp | Vật liệu: | Đồng |
| Tên sản phẩm: | Đầu nối đồng trục SMA RF | ||
| Làm nổi bật: | Đầu nối RF SMA Đầu cái bằng Đồng thau,Đầu nối RF Hạng Hàng không Vũ trụ bằng Đồng Beryllium,Bộ kết nối đồng trục RF nữ |
||
Đầu nối cáp đồng trục RF SMA bằng đồng Beryllium cấp hàng không vũ trụ
Loạt đầu nối cáp đồng trục RF SMA nổi tiếng với kích thước nhỏ gọn và hiệu suất tần số cao đặc biệt, hoạt động hiệu quả lên đến 18GHz. Chúng mang lại nhiều lợi ích, bao gồm kích thước nhỏ, băng thông rộng, đặc tính cơ và điện tuyệt vời, cùng kết nối đáng tin cậy. Những thuộc tính này đã khiến chúng trở thành một trong những loại đầu nối cáp đồng trục RF được sử dụng thường xuyên nhất. Chúng được ứng dụng rộng rãi trong các ngành như hàng không vũ trụ, hàng hải và nhiều ngành khác.
Thông số kỹ thuật:
Lưu ý: Dữ liệu cụ thể của mẫu dựa trên dữ liệu trong bảng thông số kỹ thuật sản phẩm.
| Đặc tính điện | |||
| Trở kháng | 50Ω | ||
| Dải tần số | 0.3ZHz-18GHz | ||
| Điện áp chịu đựng của điện môi | 1000VRMS | ||
| Điện trở cách điện | ≥5000MΩ(DC:500V) | ||
| Điện trở trung tâm | Dây dẫn trung tâm | ≤3.0mΩ | |
| Dây dẫn ngoài | ≤2.0mΩ | ||
| Vật liệu & Đặc tính cơ khí | |||
| Cố định tiếp điểm trung tâm | ≥26.7 | ||
| Độ bền | 500 lần | ||
| Giữ cáp | Lực giữ cáp tối thiểu | ||
| Nhiệt độ | -55°C~+125°C | ||

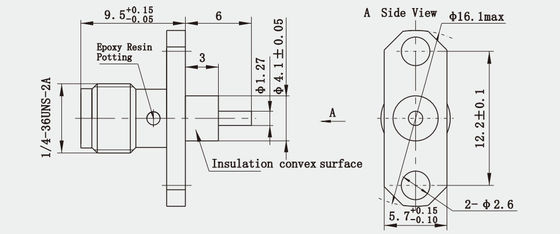

Bản vẽ phác thảo:(mm)
Đặc điểm:
- Độ tin cậy cao: Đầu nối cáp đồng trục RF hàng không vũ trụ cần đáp ứng các yêu cầu khắc nghiệt của môi trường như nhiệt độ thấp, nhiệt độ cao, chân không, bức xạ, v.v.. Các đầu nối này phải chịu được sự thay đổi nhiệt độ khắc nghiệt và môi trường chân không, đồng thời duy trì hiệu suất ổn định trong môi trường bức xạ mạnh.
- Hiệu suất cao: Đầu nối cáp đồng trục RF cấp hàng không vũ trụ thường có các đặc tính cơ, điện và môi trường tuyệt vời. Điều này có nghĩa là chúng duy trì tính toàn vẹn tín hiệu tốt và tổn hao thấp trong truyền dẫn tần số cao.
- Thiết kế chính xác: Thiết kế của đầu nối cáp đồng trục RF hàng không vũ trụ đòi hỏi phải xem xét nhiều yếu tố, bao gồm thiết kế cấu trúc, thiết kế độ tin cậy và quy trình thực hiện. Ví dụ, để cải thiện độ tin cậy vốn có của nó, thiết kế sẽ thực hiện các biện pháp từ thiết kế nhiệt, chống ăn mòn, thiết kế lão hóa.
Ứng dụng:
- Hệ thống liên lạc: Phương tiện hàng không vũ trụ yêu cầu truyền dữ liệu thời gian thực với các trạm mặt đất, điều này đòi hỏi các đầu nối có thể duy trì truyền tín hiệu ổn định trong môi trường khắc nghiệt. Đầu nối cáp đồng trục RF cấp hàng không vũ trụ đảm bảo tính toàn vẹn tín hiệu và tổn hao thấp, điều này rất quan trọng để duy trì liên lạc của tàu vũ trụ.
- Hệ thống dẫn đường: Hệ thống định vị và dẫn đường của tàu vũ trụ đòi hỏi độ chính xác cực cao, và bất kỳ nhiễu tín hiệu nhỏ nào cũng có thể dẫn đến lỗi dẫn đường. Đầu nối cáp đồng trục RF cấp hàng không vũ trụ giúp giảm thiểu nhiễu tín hiệu và cải thiện độ chính xác của hệ thống dẫn đường thông qua hiệu suất điện vượt trội của chúng.
Danh mục sản phẩm:
Loạt 1.85
Loạt 2.4 Sản phẩm cách điện thủy tinh
Loạt SMA Sản phẩm cách điện thủy tinh
Loạt SMPM Sản phẩm cách điện thủy tinh
Bộ chuyển đổi sóng dẫn đồng trục
LƯU Ý:
Chúng tôi có hơn 10.000 loại
Đầu nối SMA
, nếu bạn không tìm thấy đầu nối mình đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
