Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Làm nổi bật: | 2 lỗ Flange RF Coaxial Connector,PCB Board RF Coaxial Connector,SBMA Hermetic Seal RF Coaxial Connector |
||

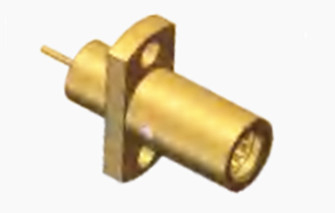

SBMA Hermetic Seal Female 2-hole Flange RF Coaxial cho bảng PCB
Dòng SBMA đại diện cho một sự lặp lại nhỏ gọn của các đầu nối đồng trục loạt BMA, cũng có chức năng mù.đáp ứng hiệu quả nhu cầu về thiết bị vi sóng nhỏ và tính mô-đun.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 500 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥2000MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | <= 2mOhm |
| Người dẫn trung tâm | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Mất tích nhập | ≤0,30dB | |
Chi tiết sản phẩm
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.6N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -65 đến +165 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
1. Tự thu nhỏ:
Được phát triển trên cơ sở sản phẩm BMA, nó là một phiên bản thu nhỏ của nó với mật độ lắp đặt cao hơn cho các ứng dụng có yêu cầu không gian nghiêm ngặt.
2. Mức độ chuẩn hóa cao:
Theo tiêu chuẩn sản xuất, kích thước sản phẩm, hiệu suất và các tiêu chuẩn rõ ràng khác,để đảm bảo tính tương thích và khả năng hoán đổi giữa các đầu nối SBMA được sản xuất bởi các nhà sản xuất khác nhau.
Ứng dụng:
Thiết bị thử nghiệm và đo:
Trong thiết bị kiểm tra và đo điện tử, chẳng hạn như các máy phân tích phổ, các máy phân tích mạng, các máy phát tín hiệu, v.v.cần phải sử dụng các đầu nối RF để kết nối thiết bị dưới thử nghiệm hoặc cáp thử nghiệm.Các đầu nối SBMA có hiệu suất vượt trội để đảm bảo truyền tín hiệu thử nghiệm chính xác và cải thiện độ chính xác và độ tin cậy của kết quả thử nghiệm.
Mức chuẩn hóa cao của nó tạo điều kiện tương thích giao diện với các thiết bị thử nghiệm khác, giúp người dùng dễ dàng thực hiện tích hợp và mở rộng hệ thống.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
Người liên hệ: Elite
Tel: +8613609167652
