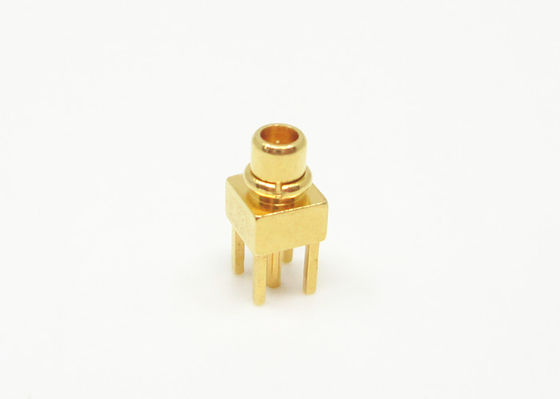

Đầu nối cáp đồng trục MMCX nhỏ mạch PCB thẳng trở kháng 50Ω
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối sê-ri MMCX | Giới tính: | Nam giới |
|---|---|---|---|
| mạ: | Mạ vàng/Mạ niken | Vật liệu: | Thau |
| trở kháng: | 50Ω | Độ bền: | 500 chu kỳ |
| Kiểu: | Gắn PCB | ||
| Làm nổi bật: | Đầu nối đồng trục MMCX PCB 50Ω,Đầu nối bộ chuyển đổi RF MMCX thẳng,Đầu nối gắn PCB MMCX nhỏ |
||
Đầu nối cáp đồng trục RF mạ vàng 50 ohm MMCX thẳng gắn bảng mạch PCB
Loạt MMCX là một loại đầu nối cáp đồng trục RF có điểm dừng chèn vi mô, nhỏ hơn MCX, được sử dụng rộng rãi trong các thiết bị truyền thông nhỏ và thiết bị mạng có yêu cầu nghiêm ngặt về kích thước và trọng lượng.
Ứng dụng của đầu nối MMCX là những nơi mà kích thước, trọng lượng, hiệu suất và dễ lắp ráp là những yếu tố thúc đẩy quyết định thiết kế cuối cùng. Thông thường, bao gồm GPS, truyền thông không dây (WLAN và di động) và ô tô.
Thông số kỹ thuật
| Đặc tính điện | |||
| Trở kháng | 50Ω | ||
| Dải tần số | DC~6GHz | ||
| Điện áp định mức | 170VRMS | ||
| Điện áp chịu đựng điện môi | 500VRMS | ||
| Điện trở cách điện | ≥2000MΩ | ||
| Điện trở trung tâm | Dẫn trung tâm | ≤10mΩ | |
| Dẫn ngoài | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Đặc tính vật liệu & cơ khí | |||
| Dẫn trung tâm | Đực | Đồng thau mạ vàng | |
| Cái | Đồng beryllium mạ vàng | ||
| Tiếp điểm đàn hồi | Đồng beryllium mạ vàng | ||
| Vỏ và các bộ phận kim loại khác | Đồng thau mạ vàng | ||
| Ống bấm | Đồng thau mạ niken | ||
| Chất cách điện | PTFE | ||
| Vòng đệm | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Tuân thủ RoHS | Có |
| Đầu cuối tiếp điểm trung tâm | Bấm |
| Đầu cuối tiếp điểm ngoài | Bấm |
| Chu kỳ kết nối | 500 chu kỳ |
| Giữ tiếp điểm | 10N tối thiểu |
| Giữ cáp | 100N tối thiểu |
| Lực kết nối | 13.6N tối đa |
| Lực ngắt kết nối | 13.6N tối đa |

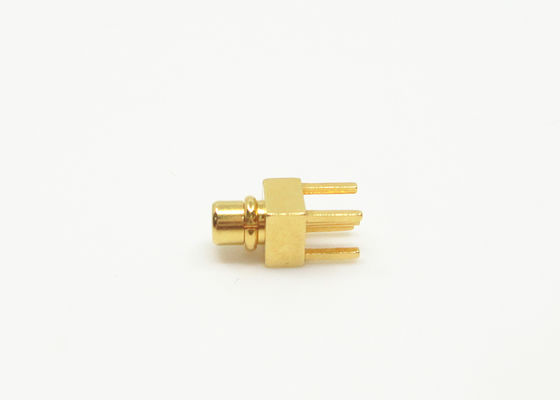

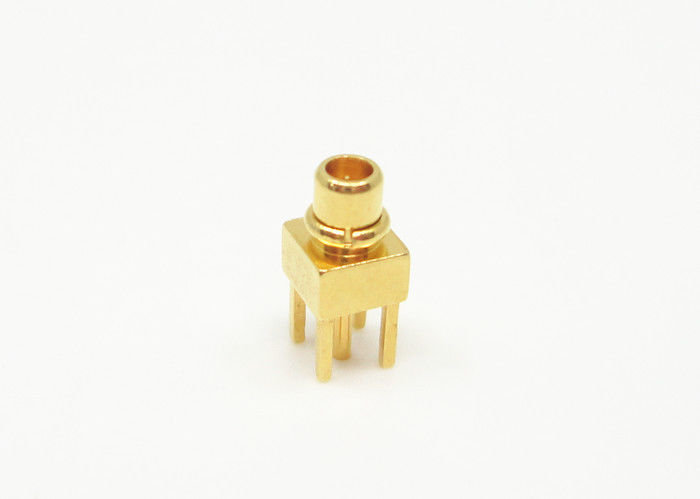

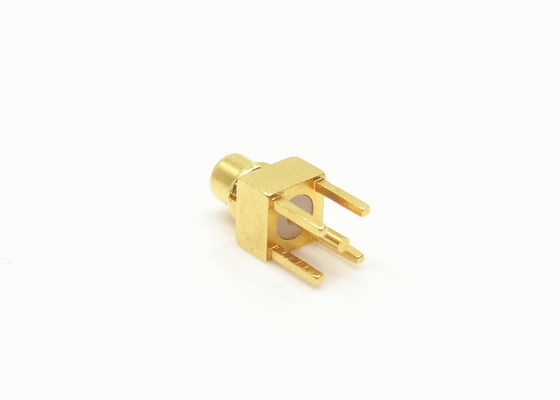

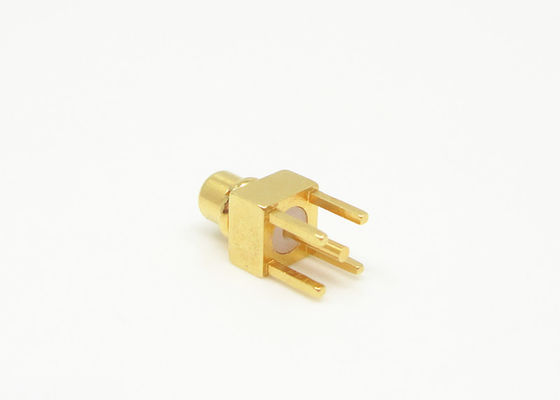

Hình ảnh chi tiết
Đặc trưng:
-Chi phí thấp kết hợp với chất lượng cao.
-Hiệu suất băng thông rộng với phản xạ thấp từ DC đến 6 GHz.
-Kết nối/ngắt kết nối nhanh chóng.
-Trở kháng 50 Ohm
- Có sẵn để gắn vào cáp tiêu chuẩn công nghiệp và như một thiết bị bảng mạch in
-Cung cấp hiệu suất lặp lại
Ứng dụng:
* Mạng
* Vệ tinh
* Máy tính/LAN
* Máy tính/LAN
* Truyền thông di động
* Thiết bị đo đạc
* Truyền thông di động
* Cơ sở ngoài trời
* Radar, vi sóng
* Viễn thông
* Thiết bị đo đạc
* Ô tô
* Nối dây nhảy
* Cơ sở hạ tầng
* Hệ thống ăng-ten Radio, TV
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Bộ chuyển đổi sóng dẫn sang đồng trục |
| Niêm phong kín khí thủy tinh-kim loại |
| Đầu nối dòng J30J |
| Khớp quay vi sóng |
| Bộ cáp RF |
| Đầu nối RF SMA/SSMA |
| Đầu nối RF SMP/SSMP |
| Đầu nối RF MCX/MMCX |
| Đầu nối RF TNC |
| Đầu nối RF loại N |
| Đầu nối RF BNC |
Đầu nối sóng milimet (2.4mm, 2.92mm)
LƯU Ý:
Chúng tôi có hơn 10.000 loại Đầu nối MMCX, nếu đầu nối bạn đang sử dụng không có trong danh sách, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạntiết.
