| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Làm nổi bật: | Bộ kết nối đồng trục RF SBMA,Bộ kết nối đồng trục RF bọc niken,Máy kết nối đồng trục RF Microstrip |
||

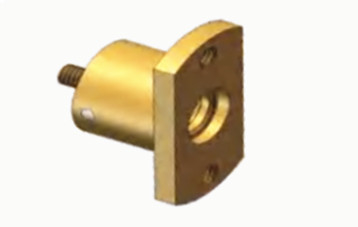

SBMA Female Flange Brass thẳng RF Coaxial Connector với Microstrip
Là một phiên bản thu nhỏ của các đầu nối đồng trục dòng BMA, dòng SBMA cũng tự hào về khả năng mù.nó đáp ứng các yêu cầu về thiết bị vi sóng thu nhỏ và tính mô-đun.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 500 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥2000MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | <= 2mOhm |
| Người dẫn trung tâm | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Mất tích nhập | ≤0,30dB | |

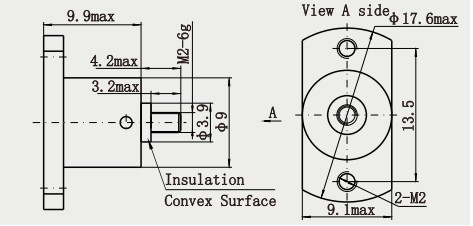

Chi tiết sản phẩm
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.6N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -65 đến +165 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
1. Độ tin cậy cao:
Thời gian sử dụng máy móc dài, thường lên đến 500 lần hoặc hơn, giảm tần suất thay thế đầu nối và giảm chi phí bảo trì.như sử dụng cấu trúc nổi, hướng dẫn tay áo và đầu liên lạc của bộ điều khiển nổi hai giai đoạn, vv, để đảm bảo sự ổn định và đáng tin cậy của kết nối, nhưng cũng dễ dàng cài đặt và bảo trì.
2. Mức độ chuẩn hóa cao:
Theo tiêu chuẩn sản xuất, kích thước sản phẩm, hiệu suất và các tiêu chuẩn rõ ràng khác,để đảm bảo tính tương thích và khả năng hoán đổi giữa các đầu nối SBMA được sản xuất bởi các nhà sản xuất khác nhau.
Ứng dụng:
Các lĩnh vực khác:
Trong thiết bị y tế, chẳng hạn như thiết bị chụp cộng hưởng từ (MRI), thiết bị điều trị RF y tế, v.v., cũng cần sử dụng đầu nối RF để kết nối thiết bị điện tử có liên quan.Các đầu nối SBMA có thể đáp ứng các yêu cầu đặc biệt của thiết bị y tế để truyền tín hiệu, trong khi các đặc điểm thu nhỏ của nó cũng giúp thu nhỏ và thiết kế di động của thiết bị y tế.
Trong lĩnh vực tự động hóa công nghiệp, một số thiết bị điều khiển công nghiệp, cảm biến, vv cũng có thể sử dụng công nghệ RF,Các đầu nối SBMA có thể được sử dụng để kết nối giữa các thiết bị này để đạt được truyền dữ liệu không dây và điều khiển từ xa.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
