| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Làm nổi bật: | Ứng dụng vi mạch RF Coaxial Connector,Máy kết nối đồng trục RF thẳng nữ chống nước,Đồng liên lạc RF kết nối đồng trục |
||

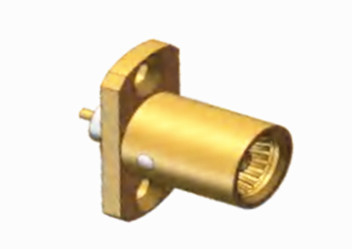

BMA Waterproof nữ đồng thẳng RF kết nối đồng trục với Microstrip
Các đầu nối dòng BMA thuộc loại mù, phù hợp với tiêu chuẩn IEC1169-33.đảm bảo kết nối đáng tin cậy và đặc tính cơ khí và điện tuyệt vờiVới những lợi thế như trôi trôi trục và trục, kích thước nhỏ gọn, xây dựng nhẹ, chúng vượt trội trong các ứng dụng mù trong khung và tủ.Các đầu nối này thường được sử dụng cho các kết nối mô-đun trong khung gầm và lắp ráp tủ.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 4GHz | |
| Điện áp định số | 500 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 1500 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥ 5000 MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | ≤ 2,0mOhm |
| Người dẫn trung tâm | ≤ 0,5mOhm | |
| VSMR | ≤1.3 | |
Chi tiết sản phẩm:
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.58N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -45 đến +155 độ C |
| Đánh giá IP (Đối hợp) | IP67 |
Đặc điểm:
1Hiệu suất cơ học và điện tuyệt vời: Các đầu nối BMA có kháng tiếp xúc thấp giữa các dây dẫn bên trong và bên ngoài, kháng cách nhiệt cao và VSWR thấp,có thể đảm bảo sự ổn định và độ tin cậy của truyền tín hiệu.
2Phạm vi ứng dụng rộng rãi: Các đầu nối BMA được sử dụng rộng rãi trong các kết nối liên kết khác nhau trong các sản phẩm hoàn chỉnh mô-đun, chẳng hạn như các tấm áp suất cao tốc độ cao và nền,Hệ thống tín hiệu kỹ thuật số tốc độ cao, hệ thống radar phased-array, RF backplanes và backplane assemblies, v.v.
Ứng dụng:
Nó đóng một vai trò quan trọng trong giao tiếp, điều hướng, radar và các hệ thống khác của máy bay,kết nối thiết bị điện tử trên máy bay và ăng-ten để đảm bảo truyền thông và liên lạc liên kết trong khi bayDo kích thước nhỏ, trọng lượng nhẹ và hiệu suất vượt trội, nó có thể đáp ứng các yêu cầu nghiêm ngặt cho các kết nối trong lĩnh vực hàng không vũ trụ.
Trong truyền thông vệ tinh,Bộ kết nối BMA có thể được sử dụng để kết nối thiết bị liên lạc trên vệ tinh và thiết bị trên trạm kiểm soát mặt đất để đảm bảo liên lạc ổn định giữa vệ tinh và mặt đất.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
