Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Làm nổi bật: | Kết nối cao cấp RF Coaxial Connector,Kết nối đồng trục RF hiệu suất cao,Bộ kết nối đồng trục RF bằng đồng BMA |
||

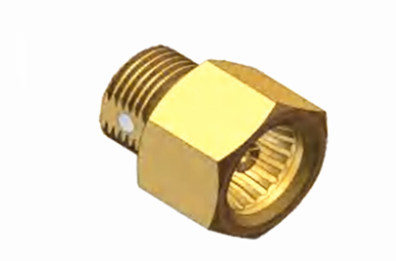

Bộ kết nối đồng trục RF BMA vải đồng nữ hiệu suất cao cho kết nối vượt trội
Dòng BMA đại diện cho một đầu nối mù tinh vi, kỹ thuật tỉ mỉ và sản xuất tuân thủ các tiêu chuẩn nghiêm ngặt IEC1169-33.,Các kết nối này đảm bảo độ tin cậy liên lạc không thay đổi và thể hiện hiệu suất điện đặc biệt.kết hợp với yêu cầu không gian tối thiểu giữa các điểm giao phối và một cấu trúc nhẹ, làm cho chúng lý tưởng để tích hợp liền mạch vào các ứng dụng tủ khung.
Được áp dụng rộng rãi trên các mô-đun tủ khung gầm, các đầu nối BMA cung cấp khả năng hoán đổi với các đối tác quốc tế, tạo điều kiện cho việc tham gia và tháo gỡ nhanh chóng.Chúng xuất sắc trong việc thiết lập kết nối an toàn cho cáp đồng trục trong thiết bị vô tuyến và các dụng cụ phức tạp, do đó tăng hiệu quả hoạt động và tính linh hoạt trong các thiết lập truyền thông tần số cao.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 250 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 1000 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥ 5000 MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | ≤2mOhm |
| Người dẫn trung tâm | ≤ 0,5mOhm | |
| VSMR | ≤1.3 | |
Chi tiết sản phẩm
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.6N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -55 đến +155 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
1Kích thước nhỏ: Các đầu nối BMA có thiết kế siêu nhỏ gọn, đó là hình thức đẩy của loạt SMA, và kích thước tương đối nhỏ của nó làm cho nó phù hợp để sử dụng trong các ứng dụng nơi không gian hạn chế.
2. liên lạc đáng tin cậy: kết nối BMA có một kết nối trượt mù, trong trường hợp không hoàn toàn thẳng hàng cũng có thể được nhấn thông qua áp lực của phích vào jack để đạt được kết hợp,và tiếp tục thông qua thiết kế cấu trúc độc đáo để đạt được một kết nối đáng tin cậy.
3Hiệu suất cơ khí và điện tuyệt vời: Các đầu nối BMA có kháng tiếp xúc thấp giữa các dây dẫn bên trong và bên ngoài, kháng cách nhiệt cao và VSWR thấp,có thể đảm bảo sự ổn định và độ tin cậy của truyền tín hiệu.
Ứng dụng:
1- Khu vực giao tiếp:
Trong việc xây dựng các trạm cơ sở,nó được sử dụng để kết nối các thiết bị RF và hệ thống ăng-ten khác nhau để nhận ra việc truyền và nhận tín hiệu và đảm bảo hoạt động ổn định của mạng truyền thôngVí dụ, trong các trạm cơ sở 5G, kết nối BMA có thể được sử dụng để kết nối các mô-đun và thành phần khác nhau để đáp ứng các yêu cầu truyền dữ liệu tần số cao và tốc độ cao.
Nó phù hợp với kết nối nội bộ của thiết bị truyền thông không dây, chẳng hạn như điện thoại di động, walkie-talkie, vv.Nó có thể nhận ra kết nối tín hiệu RF đáng tin cậy trong không gian hạn chế và đảm bảo chức năng giao tiếp bình thường của thiết bị.
2Hệ thống radar:
Trong các hệ thống radar mảng phased, các đầu nối BMA có thể được sử dụng để kết nối các thành phần khác nhau của radar, chẳng hạn như các mảng ăng-ten, các mô-đun phát/nhận, mạch xử lý tín hiệu, v.v.để đảm bảo hiệu suất cao và độ tin cậy của hệ thống radarPhương pháp kết nối mù và trượt vào của nó tạo điều kiện cho các hoạt động kết nối nhanh chóng và chính xác trong các cấu trúc radar phức tạp.
Kết nối mô-đun cho hệ thống radar tạo điều kiện cho việc bảo trì và nâng cấp radar và cải thiện tính linh hoạt và khả năng mở rộng của hệ thống radar.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
