Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | TNC Conector | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | trầm |
| Tiêu chuẩn thiết kế: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | Đầu nối đồng trục RF nữ TNC,MF147B RF Coaxial Connector,Bộ kết nối đồng trục RF bề mặt bọc niken |
||

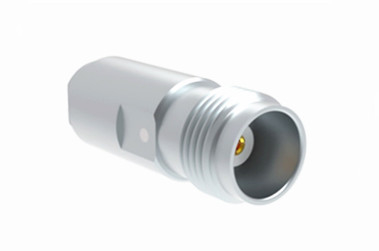

Bộ kết nối đồng trục RF bề mặt đốm nữ TNC cho cáp MF147A/MF147B
Sản phẩm dòng TNC là một biến thể có sợi của đầu nối BNC, được đặc trưng bởi cơ chế ghép vít-sợi của nó.và các đơn vị chống nước duy trì một trở kháng 50 ohm nhất quán, hoạt động trong dải tần số DC đến 11 GHz. Có hai biến thể của đầu nối TNC: tiêu chuẩn và cực ngược.Các kết nối hiệu quả về chi phí này thường kết hợp các thành phần đúc và đúcMặc dù hiệu suất của chúng có thể không sánh với các sản phẩm công nghiệp hoặc hiệu suất cao, nhưng chúng rất phù hợp với một loạt các ứng dụng thương mại.Các kết nối TNC được sử dụng rộng rãi trong các kết nối ăng-ten và có các ứng dụng đa dạng trong điện tử máy bay, truyền thông, và các lĩnh vực công nghiệp chung.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |
| Đánh giá IP (Đối hợp) | IP64 |

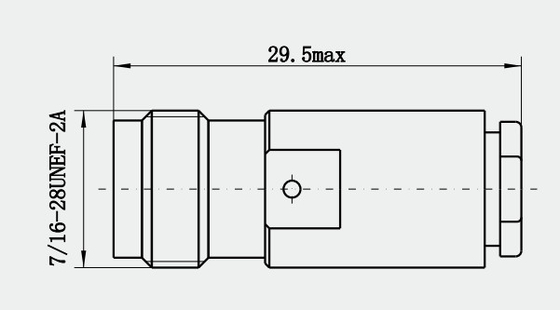

Sơ vẽ chi tiết
Đặc điểm:
1. Mất chèn thấp: giới thiệu sự suy giảm tín hiệu rất ít khi tín hiệu đi qua, và thường trong các ứng dụng tần số cao, mất chèn thấp,với tác động tối thiểu đến độ chính xác và độ chính xác của truyền tín hiệu.
2Mất phản xạ cao: Với mất phản xạ cao, nó có thể ngăn chặn hiệu quả phản xạ tín hiệu, giảm nhiễu tín hiệu và biến dạng,và đảm bảo sự ổn định và nhất quán của truyền tín hiệu.
3. Khớp kháng cự tốt: Kháng cự chung là 50Ω, tương thích với hầu hết các hệ thống RF và đảm bảo tính nhất quán của truyền tín hiệu.
Ứng dụng:
1. Trạm cơ sở không dây: được sử dụng để kết nối thiết bị trạm cơ sở và ăng-ten để đảm bảo truyền tín hiệu không dây hiệu quả. Ví dụ: trong việc xây dựng trạm cơ sở 5G,Kết nối TNC có thể đảm bảo sự ổn định của kết nối cáp đồng trục RF giữa thiết bị trạm cơ sở và ăng-ten, để tín hiệu không dây có thể được truyền và nhận chính xác và nhanh chóng.
2Thiết bị mạng: Kết nối liên quan đến phần truyền thông không dây trong thiết bị mạng như bộ định tuyến và chuyển mạch có thể sử dụng các đầu nối TNC để nhận ra truyền và trao đổi dữ liệu.
Lưu ý:
Chúng tôi có hơn 10.000 loại kết nối TNC, nếu kết nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
