Thông tin chi tiết sản phẩm:
Thanh toán:
|

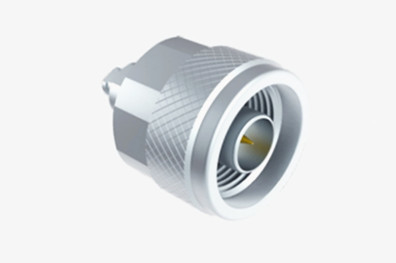

| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | mạ niken |
|---|---|---|---|
| VSWR: | ≤1,3 | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-J506G | Kháng trở: | 50Ω |
| Làm nổi bật: | N Type RF Coaxial Connector,MF108A RF Coaxial Connector,CXN3506 RF Coaxial Connector |
||
Các đầu nối dòng N được thiết kế và sản xuất tỉ mỉ để đáp ứng các thông số kỹ thuật của MIL-C-39012, sử dụng các kết nối niềng và sử dụng không khí làm môi trường điện môi trường.Thiết kế này đảm bảo hiệu suất điện đặc biệt lên đến tần số 11GHzCác đầu nối chính xác của công ty chúng tôi có khả năng hỗ trợ tần số lên đến 18GHz và tương thích với nhiều loại cáp tần số vô tuyến.Các kết nối này được đánh giá cao cho sức đề kháng cú sốc xuất sắc của họ, độ tin cậy và khả năng băng thông rộng. do đó, họ tìm thấy các ứng dụng rộng rãi trong các ngành công nghiệp như hàng không, hàng không vũ trụ, radar, truyền thông vi sóng, viễn thông kỹ thuật số,và đo sóng vi sóngNgoài ra, đầu nối loại N thường được sử dụng như một đầu nối giao diện thử nghiệm và được kết hợp rộng rãi vào các dụng cụ thử nghiệm khác nhau.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

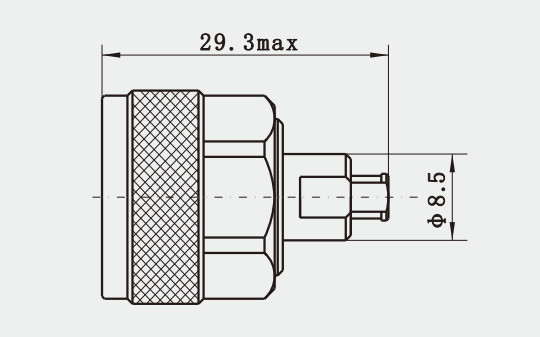

Sơ vẽ chi tiết
Đặc điểm
1- Vật liệu và độ bền:
Vật liệu cơ thể của các kết nối loại N có thể là đồng hoặc thép không gỉ.
2Xây dựng & Loại:
Các đầu nối loại N được xây dựng bền và thường được sử dụng trong môi trường làm việc khắc nghiệt hoặc trong các khu vực thử nghiệm, nơi cần phải nối và tháo nối nhiều lần.
Nó được phân loại là nam hoặc nữ, và các phong cách có sẵn ở cực tiêu chuẩn hoặc ngược.
Hình dạng được phân loại thành loại thẳng hoặc góc phải cũng như loại vòm 4 lỗ, loại nhấn vào, loại vách ngăn, loại bảng 2 lỗ, loại bảng 4 lỗ hoặc loại không tải và nhiều loại khác.
Ứng dụng
1Thiết bị truyền thông: Các đầu nối loại N được sử dụng trong các thiết bị truyền thông khác nhau, bao gồm cả thiết bị vi sóng và hệ thống truyền thông kỹ thuật số.Chúng tạo điều kiện cho việc kết nối các cáp RF hoặc các đường dây micro-strip trong mạch RF.
2Thiết bị thử nghiệm: Do hiệu suất bảo vệ tuyệt vời của chúng,Các đầu nối loại N thường được sử dụng trong thiết bị thử nghiệm và đo lường để đảm bảo truyền tín hiệu chính xác và ngăn chặn nhiễu điện từ.
3Hàng không vũ trụ: Các đầu nối loại N được sử dụng rộng rãi trong truyền thông quân sự, hàng không vũ trụ và hệ thống phóng mặt đất do độ tin cậy cao và khả năng chống rung mạnh mẽ.
4Thiết bị không dây: Trong các ứng dụng đặc biệt đòi hỏi mức độ bảo vệ cao, chẳng hạn như nhiệt độ, áp suất hoặc môi trường rung động cực cao, các đầu nối loại N là sự lựa chọn lý tưởng.
5Các hệ thống ăng-ten và radar: Các kết nối loại N cũng thường được tìm thấy trong các hệ thống ăng-ten và radar để đảm bảo truyền tín hiệu ổn định và liên kết truyền thông chất lượng cao.
6Thiết bị y tế: Trong một số thiết bị y tế chính xác cao, đầu nối loại N cũng có thể được sử dụng để kết nối các cảm biến và truyền tín hiệu, đặc biệt là trong các ứng dụng đòi hỏi đầu nối thu nhỏ.
Danh mục sản phẩm
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
