Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | mạ: | Mạ vàng/Thụ động |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Loại: | Nam giới | VSWR: | ≤1,05+0,005f |
| Vật liệu: | đồng thau/thép không gỉ | Phạm vi tần số: | DC～50GHz |
| Làm nổi bật: | Đầu nối phích cắm nam RF Milinetre 2.4,Đầu nối phích cắm nam bằng thép không gỉ RF |
||

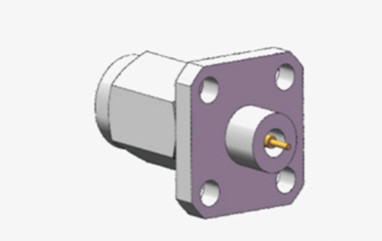

2.4 Milinetre Wave Series RF Stainless Steel Male Plug Connector với Microstrip
Các đầu nối 2,4mm là ví dụ về các đầu nối sóng milimet tiên tiến (MMW) hoạt động hiệu quả lên đến 50 GHz.nổi tiếng với kích thước hợp lý của chúng, trọng lượng tối thiểu, tần số hoạt động cao và kết nối đáng tin cậy.
Trong các bối cảnh RF và vi sóng tiêu chuẩn, có một sự triển khai thường xuyên của thiết kế chính xác 50 Ohm kết nối đồng trục 2.4mm.là một phần trong vô số các thiết lập thử nghiệm và đo lường, từ truyền thông di động đến liên kết vệ tinh, đảm bảo tính tương thích chính xác giữa các thiết bị và cáp.các kết nối này được xây dựng để chịu được sử dụng lặp lạiChúng được thiết kế với một hệ thống điện bao phủ bằng không khí và được bổ sung bởi một hỗ trợ dây dẫn trung tâm được làm từ nhựa giảm mất mát, làm tăng hiệu quả và chức năng tổng thể của chúng.

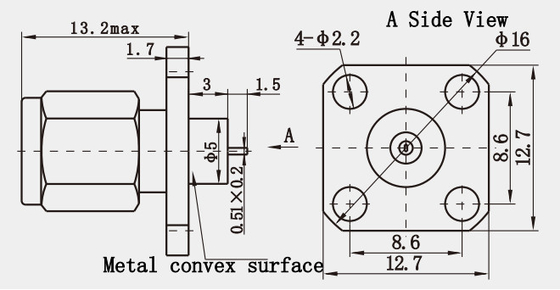

Hình vẽ:(mm)
Thông số kỹ thuật:
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC 50GHz
|
|||
|
Điện áp định số
|
170VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
500VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
|
Kháng tiếp xúc |
Máy dẫn bên ngoài
|
≤2mΩ
|
||
|
Người dẫn trung tâm
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||
Kích thước giao diện:
Đặc điểm:
1- Sức bền:
Được xây dựng bằng vật liệu thân máy thụ động bằng thép không gỉ và chân liên lạc đồng beryllium, đầu nối đảm bảo độ bền và ổn định hiệu suất lâu dài.Thép không gỉ cũng cung cấp khả năng chống ăn mòn tuyệt vời, làm cho nó phù hợp để sử dụng trong môi trường khắc nghiệt.
2. Phạm vi ứng dụng rộng:
Loại kết nối này có thể áp dụng trong nhiều lĩnh vực, bao gồm ăng-ten, âm thanh, truyền hình và vô tuyến,do hiệu suất cao và độ tin cậy đáp ứng các yêu cầu kết nối RF nghiêm ngặt của các khu vực này.
Ưu điểm:
| Sản phẩm bình thường | Sản phẩm ưu tú | |
| Phạm vi tần số | DC ~ 40GHz | DC ~ 65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Độ bền | 300 chu kỳ | > 500 chu kỳ |
Ứng dụng:
1Ứng dụng vô tuyến
Thiết bị vô tuyến nghiệp dư và chuyên nghiệp: Trong truyền thông vô tuyến nghiệp dư và đài phát thanh Citizens Band (CB), 2.Các đầu nối 4mm được sử dụng để kết nối các thiết bị vô tuyến khác nhau nhờ hiệu suất ổn định và khả năng tương thích cơ học của chúngChúng cung cấp truyền tín hiệu đáng tin cậy và tăng cường bảo mật kết nối thông qua cơ chế kết nối cố định bằng vít của chúng.
Ứng dụng VHF hàng hải: Trong truyền thông hàng hải, đặc biệt là trên thiết bị vô tuyến tần số rất cao (VHF), các đầu nối 2,4mm được ưa thích vì khả năng chống ăn mòn và độ bền cao của chúng.Chúng duy trì hiệu suất đáng tin cậy lâu dài trong môi trường biển, tránh thiệt hại từ nước biển và độ ẩm.
2. Thiết bị và ứng dụng hệ thống sóng milimet
Các thiết bị thử nghiệm chính xác cao: Các đầu nối 2,4mm đóng một vai trò quan trọng trong các thiết bị thử nghiệm chính xác cao trong phòng thí nghiệm và dây chuyền sản xuất.các đầu nối này đảm bảo truyền tín hiệu chính xác và ổn định kết nối, đảm bảo độ chính xác của kết quả thử nghiệm.
Sản phẩm chính của chúng tôi:
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
