Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | mạ: | thụ động |
|---|---|---|---|
| trở kháng: | 50Ω | Giấy chứng nhận: | Chứng nhận ROHS |
| Loại hình: | Giống cái | Cả đời: | 500Chu kỳ |
| Đăng kí: | Máy tính/mạng LAN | Vật chất: | thép không gỉ |
| Làm nổi bật: | Đầu nối RF mặt bích 2 lỗ,Đầu nối RF nữ 2,4mm |
||
Giắc cắm kết nối RF mặt bích 2 lỗ 2,4mm cho nữ với tiếp điểm hình trụ và đầu chốt Φ0,4mm
Đầu nối và bộ điều hợp tần số cao 2,4 mm
Xi'an Elite Electronic cung cấp các đầu nối và bộ điều hợp 2,4 mm được sản xuất với hiệu suất cao, chất lượng, độ bền và tính toàn vẹn của tín hiệu
Hình ảnh dòng sản phẩm bộ điều hợp 2,4 mm của Xi'an Elite Connector hiện bao gồm các tùy chọn kết nối nhanh và tần số cao 2,4 mm.Các bộ điều hợp này giao tiếp giữa tiêu chuẩn 2,4 mm và các giao diện phổ biến khác, chẳng hạn như 2,92 mm, SMA và SMP.Sê-ri 2,4 mm hoạt động ở tần số lên tới 50 GHz và mang lại VSWR hiệu suất tối đa là 1,25 và thường dưới 1,20.Bộ điều hợp tần số cao lý tưởng cho nhiều ứng dụng.
Đầu nối 2,4 mm chắc chắn hơn đầu nối SMA và 2,9 mm truyền thống, đồng thời có dây dẫn bên ngoài dày, giúp tăng độ dày thành bên ngoài và tăng cường sức mạnh cho các ngón tay của phụ nữ.Thành dày hơn của thân đầu nối được thiết kế để ăn khớp trước dây dẫn trung tâm, tạo ra giao diện ghép nối chắc chắn hơn và có thể lặp lại.Giao diện là điện môi không khí với tiếp điểm được hỗ trợ bởi một hạt điện môi ngắn.

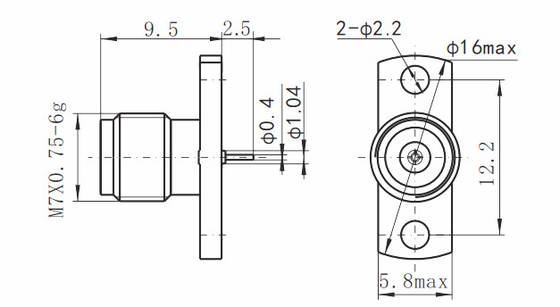

Bản vẽ phác thảo củaGiắc cắm kết nối RF mặt bích 2 lỗ 2,4mm cho nữ với tiếp điểm hình trụ và đầu chốt Φ0,4mm:(đm)
đặc điểm kỹ thuật của
Giắc cắm kết nối RF mặt bích 2 lỗ 2,4mm cho nữ với tiếp điểm hình trụ và đầu chốt Φ0,4mm(mm):
|
Đặc điểm điện từ
|
||||
|
trở kháng
|
50Ω
|
|||
|
Dải tần số
|
DC～50GHz
|
|||
|
Điện áp định mức
|
170VRMS (Mực nước biển tối đa)
|
|||
|
Điện môi Điện trở
|
500VRMS (Mực nước biển tối đa)
|
|||
|
Vật liệu chống điện
|
≥5000MΩ
|
|||
|
Liên hệ với điện trở |
dây dẫn bên ngoài
|
≤2mΩ
|
||
|
dây dẫn trung tâm
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||
Bản vẽ chi tiết của
Giắc cắm kết nối RF mặt bích 2 lỗ 2,4mm cho nữ với tiếp điểm hình trụ và đầu chốt Φ0,4mm(mm):
Đặc trưng
* Đầu nối đồng trục RF, hỗ trợ lên đến 50 GHz
*Dòng đầu nối 2,4 mm được thiết kế để loại bỏ sự mỏng manh của đầu nối SMA và 2,92 mm bằng cách tăng độ dày thành bên ngoài và tăng cường chốt tiếp xúc.
Chúng tôi cung cấp nhiều dòng sản phẩm khác nhau, từ bộ điều hợp chuyển đổi đến bộ điều hợp gắn trên bo mạch.
* Trở kháng: 50 ôm
*Dải tần số: Lên đến 50 GHz
Thuận lợi
*Kích thước nhỏ
* Độ tin cậy cao
* Hiệu suất cơ học tốt
* Dải tần số rộng từ DC đến 50GHz
ứng dụng của
* Hệ thống điện tử hàng không, radar
* Hệ thống định vị
* Tên lửa và hệ thống dẫn đường
* Hệ thống viễn thông
* Thiết bị đo đạc
* Ô tô
* Máy tính/mạng LAN
* Viễn thông
* Các trung tâm nghiên cứu
*Struyền thông vệ tinh
Sản phẩm liên quan:
| 2.4-KFD4 | Đầu nối rf nữ 2,4mm, chân chấp nhận φ0,3, độ sâu lỗ 1,8mm |
| 2.4-JFD4G | Đầu nối rf nam 2,4mm, chấp nhận chân φ0,3, độ sâu lỗ 1,8mm |
GHI CHÚ:
Chúng tôi có hơn 10.000 loạiKết nối, nếu không tìm thấy trình kết nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạnls.
