74GHz ~ 110GHz WR10 BJ900 đến 1.0mm Đàn bà góc phải Đường dẫn sóng đến Adapter Coax 1.0 / BJ900-KF

Bộ chuyển đổi sóng dẫn 74GHz~110GHz WR10 BJ900 sang đầu nối đồng trục 1.0mm Female góc phải

Tần số củabộ chuyển đổi sóng dẫn sang đồng trụcđược xử lý bởiElite Electronic(ELT) bao gồm5.4GHz-110GHz. Với độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong đo lường vi sóng và thiết bị sóng milimet. Sóng dẫn cósóng dẫn hình chữ nhật tiêu chuẩn và sóng dẫn hai gờ, và sóng dẫn phi tiêu chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng. Giao diện kết nối đầu đồng trục bao gồmN, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 và microstrip. Bộ chuyển đổi sóng dẫn sang đồng trục được chia thành hai loại: kiểu End Launch và kiểu góc phải từ hướng giao diện. Trong số đó, kiểu RA launch cũng có thể được sử dụng nhưcấu trúc công suất cao.



Ưu điểm:

-Bộ chuyển đổi sóng dẫn của chúng tôi có độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, v.v., điều này khiến chúng được ứng dụng rộng rãi trong đo lường vi sóng và các thiết bị sóng milimet, v.v.

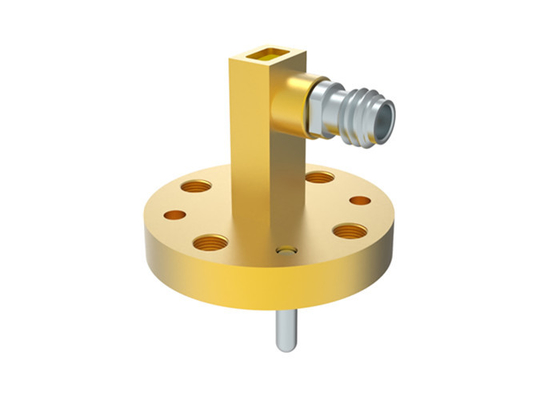

Bản vẽ phác thảo và hình ảnh củaBộ chuyển đổi sóng dẫn WR10 BJ900 sang đồng trục 1.0mm Female1.0/BJ900-KF:



Biểu đồ kiểm tra củaBộ chuyển đổi sóng dẫn WR10 BJ900 sang đồng trục 1.0mm Female1.0/BJ900-KF:





Danh sáchBộ chuyển đổi sóng dẫn sang đồng trục 1.0mm:

Số hiệu sản phẩm	Mô tả	Ghi chú
1.0/BJ740-KF	Bộ chuyển đổi góc phải 1.0mm female WR12(BJ740)
1.0/BJ740-KFE	Bộ chuyển đổi End Launch 1.0mm female WR12(BJ740)	BJ740=WR12
1.0/BJ900-KF	Bộ chuyển đổi góc phải 1.0mm female WR10(BJ900)	BJ900=WR10
1.0/BJ900-KFE1	Bộ chuyển đổi End Launch 1.0mm female WR10(BJ900)
Loại tùy chỉnh	Kích thước tùy chỉnh được chấp nhận



Liên quan đếnBộ chuyển đổi sóng dẫn sang đồng trục 1.0mm WR10của Elite Electronic.



Đối chiếu tiêu chuẩn sóng dẫn
