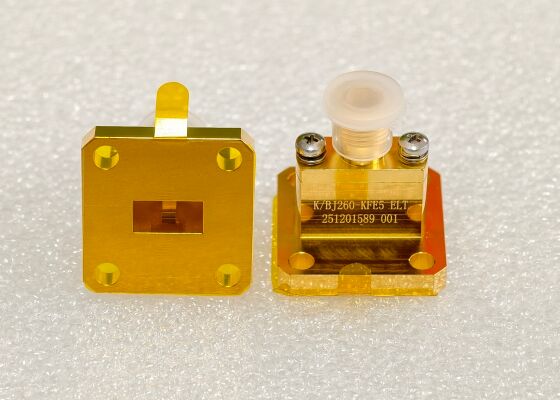

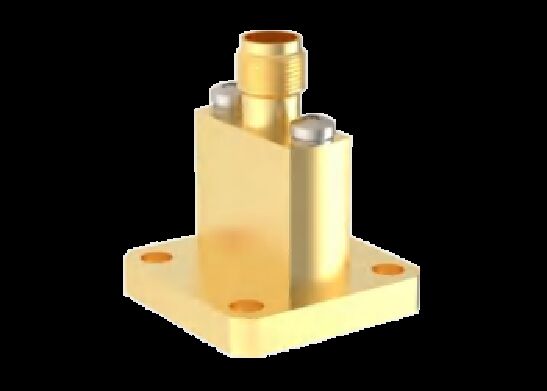

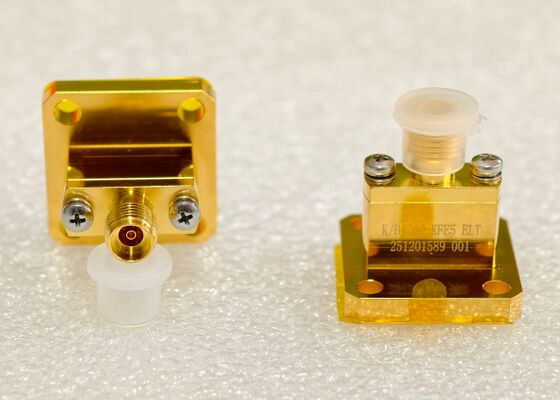

Đường dẫn sóng đến bộ điều chỉnh đồng trục với cổng dẫn sóng là WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 từ 6,5GHz đến 145GHz

• Bản vẽ tổng thể

• Bộ chuyển đổi ống dẫn sóng sang cáp đồng trục khác

Chúng tôi cũng có các bộ chuyển đổi ống dẫn sóng sang cáp đồng trục khác như bộ chuyển đổi ống dẫn sóng sang SMA, bộ chuyển đổi ống dẫn sóng sang loại N, bộ chuyển đổi ống dẫn sóng sang 2.4mm, bộ chuyển đổi ống dẫn sóng sang 1.85mm, bộ chuyển đổi ống dẫn sóng sang 1.0mm, bộ chuyển đổi ống dẫn sóng sang 0.8mm. Vui lòng liên hệ với chúng tôi nếu bạn cần các mẫu khác.

• Tham chiếu chéo các tiêu chuẩn ống dẫn sóng - Dòng WR & Dòng BJ Trung Quốc

• Ứng dụng

  1. Hệ thống Hàng không & Radar

  • Hệ thống Radar: bộ chuyển đổi ống dẫn sóng sang cáp đồng trục được sử dụng để kết nối mạng cấp nguồn ống dẫn sóng ở đầu ăng-ten với các mô-đun Thu/Phát (T/R) cáp đồng trục ở phía sau. Chúng phải đảm bảo tính nhất quán pha tín hiệu, đặc biệt là ở các băng tần tần số cao (như băng tần X và Ku);
  • Hệ thống gây nhiễu điện tử: Được sử dụng trong các chuỗi truyền và nhận tín hiệu, yêu cầu Tỷ lệ sóng đứng (VSWR) cực kỳ thấp để đảm bảo độ tinh khiết của tín hiệu;
  • Hệ thống Viễn trắc: Trong môi trường bay rung động mạnh và va đập mạnh, các bộ chuyển đổi góc vuông hoặc được gia cố cung cấp kết nối điện đáng tin cậy.

  2. Truyền thông Vệ tinh (Satcom)

  • Trạm mặt đất Tx/Rx: Bộ chuyển đổi ống dẫn sóng sang cáp đồng trục kết nối đầu ra ống dẫn sóng của ăng-ten parabol với đầu vào cáp đồng trục của Bộ khuếch đại nhiễu thấp (LNA) hoặc Bộ khuếch đại công suất (PA).
  • Kiểm tra Tải trọng Vệ tinh: Trong quá trình kiểm tra mặt đất các tải trọng vệ tinh, các bộ chuyển đổi hiệu suất cao được sử dụng để mô phỏng truyền tín hiệu trong môi trường không gian, đảm bảo độ chính xác của phép kiểm. Liên kết giữa các Vệ tinh: Trong vệ tinh, cấu trúc ống dẫn sóng sang cáp đồng trục nhỏ gọn thường được sử dụng để tiết kiệm không gian và giảm trọng lượng.

  3. Kiểm tra & Đo lường

  • Kiểm tra Ăng-ten: Kết nối ăng-ten ống dẫn sóng với Bộ phân tích mạng Vector (VNA). Đặc biệt là trong băng tần sóng milimet (26.5GHz–110GHz), yêu cầu các bộ chuyển đổi có độ chính xác cao (như đầu nối 2.4mm hoặc 2.92mm). Kiểm tra Buồng Vô phản xạ: Các bộ chuyển đổi được sử dụng để định tuyến tín hiệu từ đường truyền ống dẫn sóng vào thiết bị kiểm tra cáp đồng trục bên trong buồng EMC. Thiết bị Kiểm tra Tự động (ATE): Các bộ chuyển đổi góc vuông thường được sử dụng trong các bộ cố định kiểm tra bị hạn chế không gian để tối ưu hóa bố cục.

  4. Truyền thông Không dây (5G/6G & Chuyển tiếp Vi sóng)

  • Nghiên cứu & Phát triển Sóng milimet 5G/6G: Được sử dụng trong nguyên mẫu và kiểm tra trạm gốc để kết nối các chip/mô-đun sóng milimet với thiết bị kiểm tra. Truyền thông Vi sóng Điểm-Điểm: Được sử dụng để ghép nối và giám sát tín hiệu trong các liên kết truyền vi sóng đường dài.

  5. Nghiên cứu Công nghiệp, Y tế & Khoa học

  • Vi sóng Công nghiệp: Giám sát công suất trong thiết bị sưởi ấm và sấy bằng vi sóng.
  • Vi sóng Y tế: Truyền tín hiệu trong thiết bị vật lý trị liệu bằng vi sóng và tăng thân nhiệt khối u.
  • Cơ sở Khoa học Quy mô Lớn: Được sử dụng trong máy gia tốc hạt và kính thiên văn vô tuyến (ví dụ: FAST) để truyền tín hiệu công suất cao, nhiễu thấp.

• Đóng gói và Vận chuyển

Bộ chuyển đổi ống dẫn sóng sang cáp đồng trục của chúng tôi được đóng gói cẩn thận để đảm bảo sự bảo vệ tối đa trong quá trình vận chuyển. Mỗi đầu nối được bọc riêng trong vật liệu chống tĩnh điện và đặt trong một hộp chắc chắn, có đệm để ngăn ngừa bất kỳ hư hỏng nào do va đập hoặc rung động.

Bao bì được dán nhãn rõ ràng với thông tin sản phẩm, bao gồm mã bộ phận và thông số kỹ thuật, để tạo điều kiện nhận dạng và quản lý kho dễ dàng.

• Yêu cầu báo giá:

Q1: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là nhà sản xuất với hơn 23 năm kinh nghiệm về các thành phần kết nối RF/Vi sóng.

Q2: Bạn có thể cung cấp những sản phẩm nào hiện tại?
A: Đầu nối RF, bộ chuyển đổi, bộ cáp, bộ chuyển đổi ống dẫn sóng sang cáp đồng trục, sản phẩm ống dẫn sóng, đầu nối kín khí thủy tinh-kim loại, micro D-sub, khớp nối quay vi sóng và các thành phần vi sóng khác.

Q3: Có mẫu miễn phí không?
A: Có, nếu có sẵn trong kho, mẫu miễn phí sẽ có sẵn với cước vận chuyển được thu.

Q4: Công ty bạn có thể chấp nhận tùy chỉnh không?
A: ODM được chào đón. Với hơn 23 năm kinh nghiệm về ODM, Elite Electronics có thể hỗ trợ thiết kế, phát triển sản phẩm, nghiên cứu & phát triển và tích hợp các sản phẩm kết nối của bạn.

Q5: Điều khoản thanh toán là gì?
A: Chúng tôi có thể chấp nhận L/C, T/T, Western Union, Trade Assurance (thẻ tín dụng & T/T), v.v.

Q6: Thời gian giao hàng là bao lâu?
A: 5-7 ngày làm việc cho đơn hàng mẫu, 4-12 tuần cho đơn hàng sản xuất hàng loạt (dựa trên số lượng khác nhau, ODM, v.v.)

Q7: Bạn sẽ giao hàng cho tôi như thế nào?
A: Nói chung, chúng tôi hợp tác với các hãng chuyển phát nhanh quốc tế như DHL, UPS, FedEx, TNT để khách hàng của chúng tôi có thể nhận hàng nhanh chóng nhưng với cước phí thấp nhất. Trong khi đó, vận chuyển bằng đường hàng không và đường biển cũng có sẵn.

Q8: Tôi cần đợi bao lâu trước khi hàng của tôi đến?
A: 5-8 ngày làm việc cho vận chuyển hàng không, 3-8 ngày làm việc cho chuyển phát nhanh quốc tế.

Q9: Chất lượng bộ chuyển đổi ống dẫn sóng sang cáp đồng trục của bạn như thế nào?
A: Là nhà cung cấp chất lượng cao cho nhiều dự án công nghệ cao quốc gia, cung cấp các sản phẩm xuất sắc là con đường phát triển của chúng tôi. Chúng tôi có đội ngũ kiểm soát chất lượng mạnh mẽ và quy trình rất nghiêm ngặt để đảm bảo chất lượng của chúng tôi theo các tiêu chuẩn chất lượng khác nhau.
