Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | 2.92 Đầu nối RF | mạ: | mạ niken |
|---|---|---|---|
| Độ bền: | 500 chu kỳ | Vật liệu: | Thép không gỉ |
| Tiêu chuẩn thiết kế: | IEC 60169-8 | Loại: | dài |
| Giới tính: | nữ giới | ||
| Làm nổi bật: | đầu nối nén bnc,đầu nối cáp bnc |
||

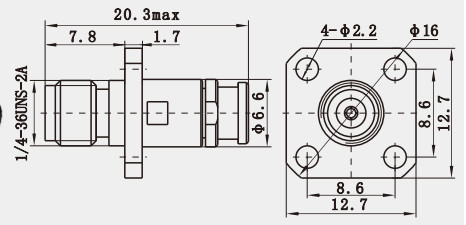

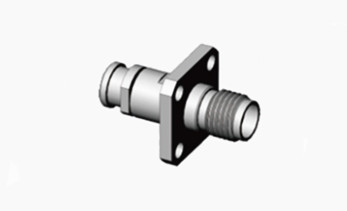

K2.92 Bộ kết nối đồng trục RF từ thép không gỉ 4 lỗ nữ cho cáp MF30/MF30A/TLL40-1130A
Kết nối BNC, còn được gọi là Bayonet Neill-Concelman, là một kết nối kết nối / ngắt kết nối nhanh RF (Tần số vô tuyến) thu nhỏ được thiết kế để sử dụng với cáp đồng trục.Nó có hai đao đao trên các kết nối nữ, cho phép kết nối nhanh bằng cách chỉ xoay nốt nối một phần tư vòng.,RG-59, RG-179, và RG-316. các đầu nối này thường được tìm thấy trong đài phát thanh, truyền hình, và các thiết bị điện tử RF khác, dụng cụ thử nghiệm, tín hiệu video,và đã được sử dụng trong các mạng máy tính 10BASE2Các đầu nối BNC được sản xuất để phù hợp với một 50 ohm hoặc 75 ohm đặc trưng trở kháng của cáp.LAN (Local Area Networks)Thiết bị thử nghiệm được thiết kế theo tiêu chuẩn MIL-C-39012/16-24.Các kết nối này có cấu trúc bayonet để ghép nối và có thể được sử dụng thay thế với các đối tác có sẵn quốc tếChúng cung cấp khả năng tham gia và tháo rời nhanh chóng, làm cho chúng lý tưởng để kết nối cáp đồng trục trong thiết bị và dụng cụ vô tuyến.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 250VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 750 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥ 5000 MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | ≤ 3,0mOhm |
| Người dẫn trung tâm | ≤ 2,0mOhm | |
| VSMR | ≤1,05+0,005f | |
Chi tiết sản phẩm:
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Đồng Beryllium | Bọc bằng vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc bằng vàng/Làm thụ động | |
| Máy cách nhiệt | PEI/PLF | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Chu kỳ giao phối | 500 Chu kỳ |
| Động lực giao phối | 0.79N.m~1.13N.m |
| Nhiệt độ | -55°C~+125°C |
Đặc điểm:
Đặc điểm cấu trúc
Kích thước và thiết kế: Độ kính dẫn bên ngoài của đầu nối K2.92 là 2.92mm, với trở kháng đặc trưng thiết kế là 50Ω.Thiết kế cấu trúc của nó cho phép nó duy trì hiệu ứng truyền tải hiệu suất cao trong kích thước cực kỳ nhỏDo kích thước nhỏ và trọng lượng nhẹ, đầu nối K2.92 có lợi thế rõ ràng trong các kịch bản ứng dụng đòi hỏi tiết kiệm không gian và giảm trọng lượng.
Tính tương thích: K-type connector có thiết kế giao diện tương tự như SMA và 3,5mm connector và có thể được trao đổi với chúng.Mặc dù ba kết nối này có sự nhất quán trong các kích thước của nam và nữ phần của họ, cho phép kết nối không có quá trình chuyển đổi, việc sử dụng các đầu nối khác nhau trong thời gian dài có thể ảnh hưởng đến hiệu suất truyền và độ chính xác thử nghiệm,và nên tránh càng nhiều càng tốt..
Ứng dụng:
Các dụng cụ thử nghiệm
Đo độ chính xác: Trong lĩnh vực các dụng cụ thử nghiệm, đặc biệt là thiết bị thử sóng milimet, ứng dụng của đầu nối K2.92 rất phổ biến.Đặc điểm chính xác cao và tần số cao của nó làm cho nó trở thành giải pháp kết nối ưa thích cho phép đo chính xác và phân tích dữ liệu..
Sử dụng trong phòng thí nghiệm: Nhiều phòng thí nghiệm sử dụng các kết nối K2.92 để xây dựng và kết nối thiết bị thí nghiệm vì hiệu suất ổn định và hoạt động thuận tiện.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
