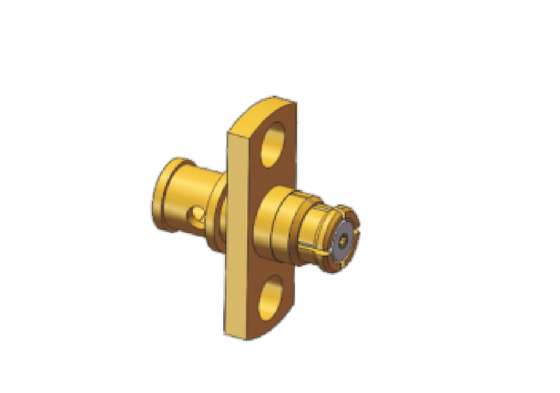

2 lỗ gắn sườn sườn SMP Cáp phụ nữ kết nối Jack cho CXN3506/MF108A Tần số lên đến 18GHz

Hình ảnh lớn : 2 lỗ gắn sườn sườn SMP Cáp phụ nữ kết nối Jack cho CXN3506/MF108A Tần số lên đến 18GHz Giá tốt nhất

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Xi'an, Trung Quốc
Hàng hiệu:	ELT
Chứng nhận:	ISO Certificates
Số mô hình:	SMP-KF506-35

Thanh toán:

Số lượng đặt hàng tối thiểu:	100 chiếc
Giá bán:	Depending on the quantity
chi tiết đóng gói:	1 cái/túi nhựa; 10 chiếc/túi platic lớn hơn ； 100pcs/carton
Thời gian giao hàng:	8-12 tuần sau khi thanh toán
Điều khoản thanh toán:	T/T hoặc LC
Khả năng cung cấp:	theo yêu cầu

Tiếp xúc

Chi tiết sản phẩm

Nhiệt độ:	-55oC～+125oC	Người mẫu:	SMP-KF506-35
Danh bạ:	Hợp kim đồng, mạ vàng	DWV:	500V
sự phụ thuộc:	50Ω	Chất cách điện:	PTFE
Tên sản phẩm:	Đầu nối cáp mặt bích SMP	Dải tần số:	0,3 MHz-18GHz
Nhà ở:	Hợp kim đồng, mạ vàng	trong kho:	> 500 chiếc
Điện trở cách điện:	> 5000MΩ	Giao phối Calbe:	MF108A / CXN3506
Làm nổi bật:	2 lỗ gắn sợi dây chuyền kết nối SMP , jack kết nối cáp nữ SMP , kết nối RF SMP lên đến 18GHz

Mô tả sản phẩm:

Đầu nối đồng trục cực nhỏ đẩy vào SMP của chúng tôi được thiết kế để hoạt động RF tần số cao lên đến 40 GHz. Với cấu trúc siêu nhỏ gọn và hiệu suất hoạt động ổn định, dòng sản phẩm này được triển khai rộng rãi trong liên kết bo mạch cho thiết bị điện tử, hệ thống thông tin liên lạc, thông tin vệ tinh và hệ thống radar. Thiết kế tiết kiệm không gian của nó hỗ trợ bố trí mật độ cao trên bảng mạch, tối ưu hóa đáng kể không gian lắp đặt tổng thể.

Ba thiết kế riêng biệt được cung cấp cho phích cắm nam SMP: chốt chặn hoàn toàn, chốt chặn giới hạn (bán chốt/nửa chốt) và lỗ trơn (kiểu găng tay bắt). Bạn có thể chọn đúng loại theo điều kiện làm việc thực tế của bạn.
Mô hình giam giữ đầy đủ mang lại lực giữ mạnh nhất và khả năng chống rung và sốc vượt trội, hoạt động hoàn hảo cho các kết nối cáp và các tình huống trong đó tín hiệu phải được đảm bảo tính liên tục.
Biến thể giam giữ giới hạn cân bằng độ bền duy trì và tuổi thọ sử dụng. Được phát triển dựa trên cấu trúc lỗ trơn, nó nổi bật với khả năng ghép nối lặp đi lặp lại trong thời gian dài và là một lựa chọn phổ biến cho việc lắp ráp PCB và các kết nối ghép mù.

Kiểu lỗ khoan trơn tự hào có lực chèn và rút nhất quán. Nó có thể bù cho độ lệch vị trí hướng trục và hướng tâm, do đó, nó là lựa chọn hàng đầu để lắp ráp hàng loạt các đầu nối SMP bo mạch và các dự án ghép nối mù quy mô lớn.

Đặc tính điện
Trở kháng	50Ω
Dải tần số	DC~40GHz
Điện áp định mức	170VRMS
Điện môi kháng điện áp	500VRMS
Điện trở cách điện	≥5000MΩ
Điện trở tiếp xúc	Dây dẫn bên ngoài	Bình thường<2,5mΩ
	dây dẫn trung tâm	Bình thường<6mΩ
VSWR	1,3

VSWR		DC~18GHz	18GHz~26.5GHz	26,5 ~ 40GHz
	Thẳng	1,25	1,3	1,4
	Góc phải	1,3
	Bộ chuyển đổi	1,25	1,3	1,4
	Người khác	1,3

Bản mô tả sơ lược của Cáp kết nối mặt bích SMP Jack CXN3506 / MF108A, Model:SMP-KF506-35 Lên tới 18GHz

2 lỗ gắn sườn sườn SMP Cáp phụ nữ kết nối Jack cho CXN3506/MF108A Tần số lên đến 18GHz 0

Lắp ráp cáp SMP góc phải để bạn tham khảo:

Mẫu cáp:CXN 3506

cáp OD:2,3mm

Màu cáp:Xám

Tính thường xuyên:lên tới 18GHz

Chúng tôi cũng có Cáp SMP góc thẳng và góc vuông, Model SMP:SMP-K506 Lên tới 18GHz

Mẫu cáp:CXN 3506 / MF108A

cáp OD:2,3mm

Màu cáp:Xám

Các sản phẩm khác, vui lòng liên hệ miễn phí với chúng tôi để biết danh mục Đầu nối cáp SMP sales3@xa-elite.com.cn

Ứng dụng:

Xi'an Elite Electronic là nhà sản xuất hàng đầu về Đầu nối & Bộ điều hợp RF, linh kiện Vi sóng/Ống dẫn sóng & Bộ lắp ráp cáp, phục vụ trong ngành hàng không vũ trụ, hàng không, điều hướng, vệ tinh, radar,thông tin liên lạclĩnh vực này trong hơn 23 năm.

2 lỗ gắn sườn sườn SMP Cáp phụ nữ kết nối Jack cho CXN3506/MF108A Tần số lên đến 18GHz 4

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho các đầu nối SMP có độ dài khác nhau có sẵn:

Tên thương hiệu: ELT

MOQ: 200 chiếc

Giá: Tùy theo số lượng

Vui lòng gửi cho chúng tôi bản vẽ hoặc thông tin chi tiết và chúng tôi sẽ để kỹ sư của chúng tôi sắp xếp việc đánh giá hoặc chúng tôi đề xuất cho chúng tôi mô hình thay thế hoặc cung cấp giải pháp của chúng tôi cho bạn.

Chúng tôi cũng có thể cung cấp tùy chỉnh cho các đầu nối nhưĐầu nối SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Đầu nối Micro D,tải RF,Ăng-ten, Bộ lọc, Bộ chia nguồn, Bộ ghép nối.

Đóng gói và vận chuyển:

Bao bì cho đầu nối thẳng SMP:

1 cái/túi nhựa nhỏ

10 Cái/túi nhựa lớn hơn

100 miếng/hộp carton

Đầu nối SMP được đóng gói an toàn trong hộp các tông nhỏ để đảm bảo bảo vệ trong quá trình vận chuyển. Trên hộp có dán nhãn tên sản phẩm và thông số kỹ thuật để dễ nhận biết.

2 lỗ gắn sườn sườn SMP Cáp phụ nữ kết nối Jack cho CXN3506/MF108A Tần số lên đến 18GHz 5

Để vận chuyển, Đầu nối SMP được đặt trong caron. Chúng tôi sẽ cung cấp số theo dõi sau khi vận chuyển.
