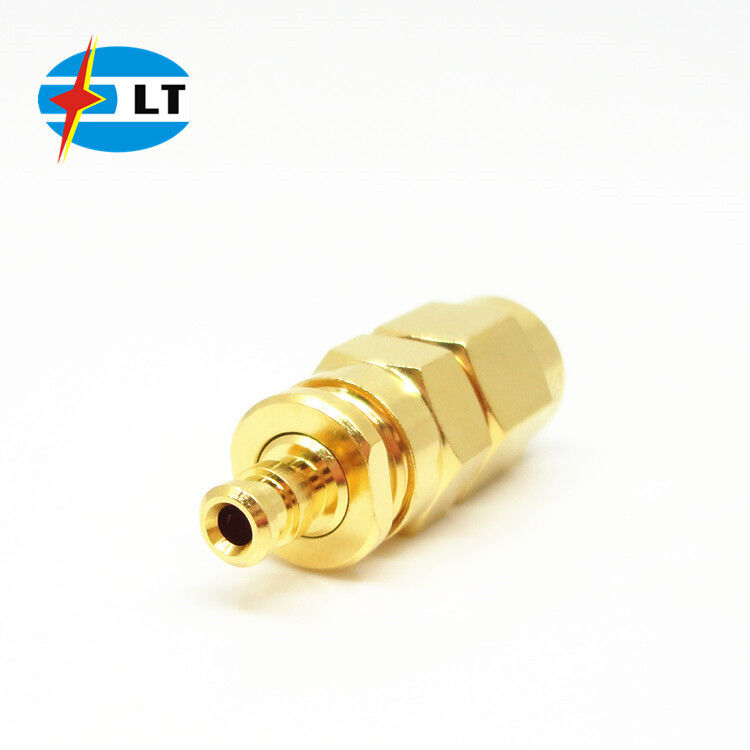

Đầu nối SMA đực thẳng 50 Ohm RG178

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

Hình ảnh lớn :  Đầu nối SMA đực thẳng 50 Ohm RG178 Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ELT (Elite)
Chứng nhận: ROHS, ISO-9001-2015
Số mô hình: Sma-j2a
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 chiếc
Giá bán: Có thể thương lượng
chi tiết đóng gói: Thùng xuất khẩu tiêu chuẩn
Thời gian giao hàng: Trong vòng 3-4 tuần
Điều khoản thanh toán: T/T, Western Union, L/C
Khả năng cung cấp: 1,000,00 Chiếc mỗi tháng
Chi tiết sản phẩm
Tên sản phẩm: Đầu nối RF SMA mạ: Vàng mạ
Giới tính: Nam giới Tính thường xuyên: DC~18GHz
Kiểu: SMA Điện áp làm việc: 335V r.m.s ở mực nước biển
Thân hình: Thau Trở kháng: 50Ω
Tên sản phẩm: Đầu nối SMA RF
Làm nổi bật:

Đầu nối SMA đực RG178

,

Đầu nối SMA thẳng 50 Ohm

,

Đầu nối RF SMA RG178

Cáp RG178 SMA Đầu nối SMA đực thẳng mạ vàng 50Ohm

Đầu nối RF đồng trục SMA là đầu nối RF đồng trục ghép ren có kích thước thu nhỏ, chống rung và dải tần rộng lên đến 18 GHz (Đầu nối RF SMA của chúng tôi có thể lên đến 20 GHz), giúp chúng được sử dụng rộng rãi cho thiết bị vi sóng, ăng-ten và thiết bị kiểm tra, v.v.
Chúng tôi có thể tùy chỉnh các đầu nối và bộ chuyển đổi RF SMA theo yêu cầu khác nhau của khách hàng. Cả đầu nối SMA bulkhead và đầu nối SMA gắn mặt bích đều có sẵn, cũng như các đầu nối SMA góc vuông.

Thông số kỹ thuật:
Đặc điểm điện:
Trở kháng 50Ω
Dải tần số Cáp linh hoạt DC~12.4GHz
Cáp bán cứng DC~18GHz
Điện áp định mức 335 VRMS (Tối đa. Mực nước biển)
Điện áp chịu đựng điện môi 1000VRMS (Tối đa. Mực nước biển)
Cách điện Điện trở ≥5000MΩ
Điện trở tiếp xúc Dây dẫn trung tâm ≤3.0mΩ
Dây dẫn ngoài Dây dẫn ngoài ≤2.0mΩ
VSWR (Tỷ lệ sóng đứng điện áp) ≤1.3


Đầu nối SMA đực thẳng 50 Ohm RG178

Bản vẽ phác thảo của Đầu nối đồng trục RF SMA:

(mm)

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



Vật liệu và đặc tính cơ học:

Vật liệu và đặc tính cơ học:
Dây dẫn trung tâm Đực/Phích cắm Đồng thau Mạ vàng
Cái/Ổ cắm Đồng beryllium Mạ vàng
Tiếp điểm đàn hồi Đồng beryllium Mạ niken
Vỏ/Thân Đồng thau Mạ vàng
Vỏ/Thân Thép không gỉ Thụ động hóa
Chất cách điện PTFE
Vòng đệm kín Cao su silicone
Độ bền 500 chu kỳ
Mô-men xoắn 0.79~1.13N.m
*Vật liệu và lớp phủ hoàn thiện khác có thể được tùy chỉnh



Các tính năng chính:

1. Dải tần số lên đến 18GHz Đầu nối đồng trục siêu nhỏ

2. Sử dụng giao diện ren
3. Có sẵn lớp thụ động hóa hoặc mạ vàng
4. Tùy chọn vật liệu đồng thau và thép không gỉ
5. Nhiều loại hướng và đầu nối PCB
6. Có sẵn phiên bản thẳng hoặc góc vuông
7. Với các tùy chọn bulkhead, bảng điều khiển 2 lỗ, bảng điều khiển 4 lỗ hoặc không gắn.
8. Phạm vi rộng với các biến thể đực, cái và bộ chuyển đổi.
9. Tuân thủ RoHS



Danh mục sản phẩm:



Bộ chuyển đổi RF
Đầu nối RF SMA/SSMA
Đầu nối RF SMP/SSMP
Đầu nối RF TNC
Đầu nối RF loại N
Đầu nối RF MCX/MMCX
Đầu nối RF BNC
Bộ cáp RF
Bộ chuyển đổi sóng dẫn sang đồng trục
Niêm phong kín khí thủy tinh-kim loại
Đầu nối dòng J30J
Khớp quay vi sóng



Ứng dụng:
* Hàng không vũ trụ
* Băng thông rộng
* Thiết bị đo đạc

* Trạm gốc

* Viễn thông di động

* Cơ sở ngoài trời

* Radar, vi sóng

* Anten mảng pha
* Viễn thông

* Kết nối bảng-bảng



Kích thước giao diện:

Đầu nối SMA đực thẳng 50 Ohm RG178



























Sản phẩm tương tự



1.Đối với cáp RG178 Đầu nối RF SMA thẳng mạ vàng

Đầu nối SMA đực thẳng 50 Ohm RG178



2.Đối với cáp RG178 Đầu nối RF SMA góc vuông mạ vàng

Đầu nối SMA đực thẳng 50 Ohm RG178



3.Đối với cáp RG178 Đầu nối RF SMA bulkhead mạ vàng



Đầu nối SMA đực thẳng 50 Ohm RG178



LƯU Ý:
Chúng tôi có hơn 10.000 loại Đầu nối SMA , nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
