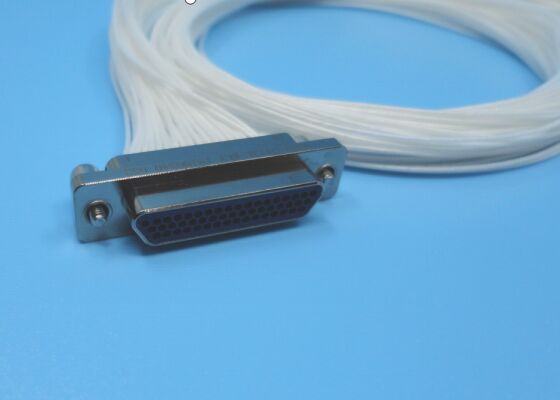

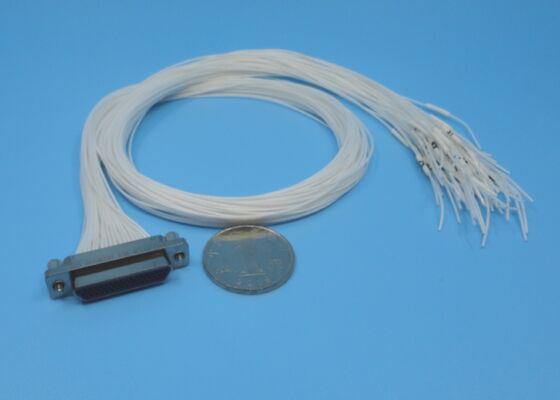

Đầu nối đực hình chữ nhật dòng J30J, 51 chân, đầu nối đực với dây bấm dài 500mm để kết nối mạch
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối dòng J30J | Tên khác: | Đầu nối Micro D |
|---|---|---|---|
| Dây dẫn trung tâm: | Hợp kim đồng, mạ vàng | Dây dẫn bên ngoài: | Hợp kim nhôm, mạ Nickle |
| Danh bạ: | phích cắm nam | Chấm dứt liên hệ: | uốn |
| DWV: | 800V | Điện trở cách điện: | ≥5000MΩ |
| Liên hệ/pin: | 51 liên hệ | cách điện: | PBT |
| Nhiệt độ hoạt động: | -55oC~+125oC | Nhiệt độ lưu trữ: | -55oC~+125oC |
| Chiều dài dây: | 1500mm, 1000mm,500mm, 300mm, 200mm | Cáp giao phối: | AFR-250, Dây trắng 0,10mm2 ~0,15mm2 |
| Tùy chỉnh: | Chiều dài dây khác nhau | ||
| Làm nổi bật: | Máy kết nối cắm nam dòng J30J,Phích cắm đầu nối hình chữ nhật 51 chân,Đầu nối dây bấm dài 500mm |
||
Mô tả sản phẩm:
Các đầu nối dòng J30J được tối ưu hóa cho ngành hàng không vũ trụ và thiết bị di động, dòng đầu nối J30J kết hợp kích thước siêu nhỏ gọn, cấu trúc nhẹ và độ tin cậy cao. Với lớp vỏ bọc hợp kim nhôm chắc chắn và khớp nối ren chống rung, các đầu nối này đảm bảo truyền tín hiệu ổn định trong môi trường khắc nghiệt, tạo điều kiện cho việc thu nhỏ và giảm trọng lượng của các hệ thống điện tử hiện đại.Hệ thống tiếp điểm
Các tính năng tiếp điểm xoắn linh hoạt với
khoảng cách chân tiếp xúc 1,27 mm cho hiệu suất điện ổn định.Các cấu hình chân tiếp xúc có sẵn:
9, 15, 21, 25, 31, 37, 51, 66, 74 và 100 chân.Chân tiếp xúc được
mạ vàng hợp kim đồng để cung cấp điện trở tiếp xúc thấp và khả năng chống ăn mòn tuyệt vời.Vỏ & Chắn sóng
khoảng cách chân tiếp xúc 1,27 mm cho hiệu suất điện ổn định.Các cấu hình chân tiếp xúc có sẵn:
9, 15, 21, 25, 31, 37, 51, 66, 74 và 100 chân.Chân tiếp xúc được
mạ vàng hợp kim đồng để cung cấp điện trở tiếp xúc thấp và khả năng chống ăn mòn tuyệt vời.Vỏ & Chắn sóng
Được đặt trong vỏ hợp kim AL chắc chắn với lớp mạ niken hóa học
để tăng độ bền và khả năng chắn sóng hiệu quả.Được trang bị khớp nối ren để đảm bảo kết nối an toàn, chống rung
trong các điều kiện hoạt động khắc nghiệt.Tùy chọn đầu cuốiHỗ trợ nhiều kiểu đầu cuối, bao gồm
để tăng độ bền và khả năng chắn sóng hiệu quả.Được trang bị khớp nối ren để đảm bảo kết nối an toàn, chống rung
trong các điều kiện hoạt động khắc nghiệt.Tùy chọn đầu cuốiHỗ trợ nhiều kiểu đầu cuối, bao gồm
đầu cuối hàn, gắn PCB góc vuông / thẳng và lắp ráp dây bấm
.Cấu hình tiếp điểm :
.Cấu hình tiếp điểm :
Mô hình sản phẩm
J30J-51TJL-500 (51 chân, cắm đực, chiều dài dây 500mm)
| Kỹ thuật |
Vật liệu & Hoàn thiện |
||
| Trở kháng | / | ||
| Dây dẫn trung tâm | Hợp kim đồng, mạ vàng | Điện áp chịu đựng | 800V |
| Dây dẫn ngoài | Hợp kim nhôm, mạ niken | Điện trở cách điện | >5000MΩ |
| Vật liệu cách điện | PBT | Nhiệt độ | Nhiệt độ hoạt động: -55℃~+125℃ Nhiệt độ lưu trữ: -55℃~+125℃ |
| Ứng dụng: | Hàng không vũ trụ: | ||
Hệ thống radar, satcom và hệ thống đo lường & điều khiển
Điện tử: Thiết bị và hệ thống điện tử liên lạc, gắn trên xe
Công nghiệp cao cấp: Thiết bị y tế, thiết bị kiểm tra, thiết bị dò tìm dưới lòng đất
Thiết bị Microwave & RF: Mô-đun thu phát mini, kết nối PCB-với-PCB / PCB-với-cáp
Tùy chỉnh:Tùy chỉnh đầu nối dòng J30J của bạn với Dịch vụ Tùy chỉnh Sản phẩm của Elite Electronics:
Chúng tôi cũng có thể tùy chỉnh các chân đặc biệt như 12 chân, 24 chân, 35 chân, 39 chân, 41 chân, chúng tôi sẽ sắp xếp đánh giá dự án bởi kỹ sư của chúng tôi trước khi tùy chỉnh.
Đóng gói và Vận chuyển:
Đóng gói:
Đầu nối dòng J30J được đóng gói an toàn trong hộp carton bền chắc với lớp xốp bảo vệ bên trong để tránh hư hỏng trong quá trình vận chuyển.
- Vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy để giao hàng an toàn và nhanh chóng. Tất cả các lô hàng đều bao gồm số theo dõi & được đóng gói an toàn để ngăn ngừa xử lý sai trong quá trình vận chuyển.
