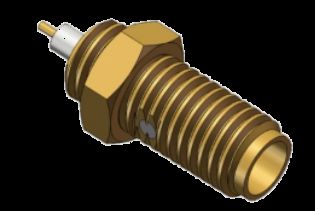

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz

Hình ảnh lớn : SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz Giá tốt nhất

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Xi'an, Trung Quốc
Hàng hiệu:	ELT
Chứng nhận:	ISO9001, IS014001
Số mô hình:	SSMA-KYD21

Thanh toán:

Số lượng đặt hàng tối thiểu:	MOQ 50 mảnh
Giá bán:	The price depend on the quantity
chi tiết đóng gói:	1pcs / túi nhựa; 100pcs / hộp
Thời gian giao hàng:	8-12 tuần để sản xuất mới
Điều khoản thanh toán:	T/T, L/C, D/P.
Khả năng cung cấp:	theo yêu cầu

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Đầu nối microstrip vách ngăn nữ SSMA thẳng	Người mẫu:	SSMA-KYD21
Dải tần số:	0,3 MHz-18GHz	Trở kháng:	50Ω
Điện áp định mức:	250v	DWV:	750V
Điện trở cách điện:	≥5000MΩ	Dây dẫn trung tâm:	Hợp kim đồng, mạ vàng
Dây dẫn bên ngoài:	Hợp kim đồng, mạ vàng	Phương pháp gắn kết:	Vít vách ngăn
Chất cách điện:	PTFE	Mẫu:	Có sẵn, Còn hàng
Làm nổi bật:	SSMA female jack RF connector , Mini SMA bulkhead coaxial connector , Screw mount microstrip connector 18GHz

SSMA thẳng / Mini SMA nữ RF Coaxial Connector BulkheadNúiĐến 18GHz

Thông số kỹ thuật sản phẩm

Các mục	Giá trị
Tên sản phẩm	Đường thẳng SSMA phụ nữ bulkhead RF Coaxial Connector
Mô hình	SSMA-KYD21
Phạm vi tần số	0.3MHz-18GHz
Kháng trở	50Ω
Điện áp định số	250v
DWV	750V
Kháng cách nhiệt	≥ 5000MΩ
Trình điều khiển trung tâm	Đồng kim đồng, bọc vàng
Hướng dẫn bên ngoài	Đồng kim đồng, bọc vàng
Phương pháp gắn	Vít ngăn chắn
Máy cách nhiệt	PTFE

Tổng quan sản phẩm

Kích thước nhỏ gọn với băng thông tần số rộngCác đầu nối dòng SSMA được thiết kế để nhỏ gọn, khoảng 70% kích thước của đầu nối SMA truyền thống, làm cho chúng lý tưởng cho các ứng dụng có không gian hạn chế.các đầu nối này hỗ trợ một băng thông tần số rộng, đảm bảo hiệu suất mạnh mẽ trên các tần số khác nhau.

Hoạt động tần số lên đến 30GHzCó khả năng hoạt động ở tần số lên đến 30GHz, các đầu nối SSMA phù hợp cho một loạt các ứng dụng tần số cao.Hoạt động tần số cao này cho phép sử dụng đa năng trong các hệ thống truyền thông tiên tiến và các ứng dụng RF.

Tính năng	Mô tả
Kích thước	Gắn gọn (70% kích thước của các đầu nối SMA truyền thống)
Dải băng thông tần số	Phạm vi tần số rộng (DC ~ 18GHz)
Hiệu suất	Hiệu suất cơ khí và điện cao hơn
Độ tin cậy	Độ tin cậy cao trong các ứng dụng đòi hỏi
Tiêu chuẩn sợi	10-36UNF-2
Kháng trở	50Ω
Hoạt động tần số	Đến 18GHz
Các cấu trúc gắn	Vòng góc phải, vòng thẳng, vòng góc phải PCB hàn, vòng thẳng PCB hàn, vít ngăn chắn kết nối

SSMA RF Coaxial Connectors Interface Dimensions

SSMA / Mini SMA Bulkhead RF Coaxial Microstrip ConnectorKích thước

Kích thước phác thảo cho SSMA-KYD21 (Đơn vị: mm).

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz 1

Các kết nối micro-band RF đồng trục SSMA mẫu khác:

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz 2

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz 3

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz 4

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz 5

Ứng dụng

Lý tưởng cho truyền tín hiệu vi sóng chính xác cao trong:

Hệ thống truyền thông vi sóng
Thiết bị đo
Ứng dụng hàng không vũ trụ
Hệ thống radar
Các lĩnh vực điện tử

Sản phẩm của chúng tôi sử dụng vật liệu cao cấp và quy trình sản xuất nghiêm ngặt để đảm bảo độ bền và độ tin cậy trong môi trường khắc nghiệt.

Bao bì và vận chuyển

Bao bì:Mỗi đầu nối miếng vi SSMA được đóng gói cẩn thận trong các hộp bảo hộ để đảm bảo vận chuyển an toàn. SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz 7

Vận chuyển:Chúng tôi sử dụng dịch vụ chuyển phát đáng tin cậy với số theo dõi được cung cấp cho tất cả các lô hàng.

Lưu ý:Đối với các sản phẩm tương tự khácSSMA bulkhead microstripMặc dù một số mô hình có trong kho, tất cả đều có thể được sản xuất nhanh chóng cho mô hình trong danh mục.
