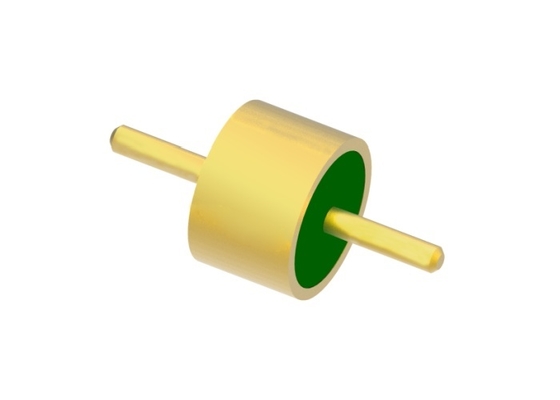

Đầu nối kín khí thủy tinh-kim loại bán kính đầy đủ Đầu nối RF cho bao bì kín M3020
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Làm nổi bật: | Đầu nối kín khí thủy tinh-kim loại M3020,Đầu nối kín khí thủy tinh-kim loại bán kính đầy đủ |
||
Đầu nối kín bằng thủy tinh đến kim loại Full Radius Đầu nối RF cho bao bì kín
Full RadiusKín bằng thủy tinh đến kim loại còn được gọi làVật cách điện bằng thủy tinh. Chúng chủ yếu được sử dụng để truyền tín hiệu vi sóng, tín hiệu nguồn và tín hiệu điều khiển giữa các mô-đun và mô-đun, mô-đun và các thành phần có yêu cầu niêm phong gas. Chúng là một trong những thành phần quan trọng nhất trong các thành phần niêm phong.
 |
|
Thủy tinh có hằng số điện môi thấp và tổn thất điện môi thấp được sử dụng làm vật liệu cách điện và hỗ trợ. Vỏ và dây dẫn được làm bằngHợp kim Kovarđược thiêu kết ở nhiệt độ cao và bề mặt được mạ vàng. Dây dẫn trung tâm có nhiều kiểu kết thúc khác nhau như liên kết dây vàng, hàn và giao phối, v.v.Vật cách điện bằng thủy tinh nhỏ, nhẹ, kín, có độ tin cậy cao và đã được sử dụng rộng rãi trong các ngành công nghiệp sản xuất điện tử trong những năm gần đây.
Thông số kỹ thuật:
| Tên sản phẩm | Full Radius Kín bằng thủy tinh đến kim loại |
| Trở kháng | RF |
| Loại | Đơn |
| Tùy chọn đầu ghim | Full Radius |
| Tấm | Mạ vàng |
| Đầu nối DC | Kovar 4J29 |
|
Vật liệu thủy tinh
Màu thủy tinh
|
7052 hoặc 7070
Xanh lục hoặc Trắng
|
| VSWR | NA |
|
Độ kín Tỷ lệ rò rỉ |
< 1.01325 X 10-3 Pa*cm3/s |
| Điện áp chịu đựng | ≥300V |
| Điện trở cách điện | ≥2000MΩ cho một chân, ≥1000MΩ cho nhiều chân, |
| Nhiệt độ hoạt động | -65℃~+260℃ |
Đặc trưng:
-Kín
-Chất lượng ổn định và độ tin cậy cao
-Kích thước nhỏ
-nhẹ
-Phương pháp liên kết dây vàng, hàn và giao phối để lựa chọn
Ứng dụng:
Phạm vi sử dụng rộng rãi của các gói điện tử, biện pháp đối phó điện tử, tên lửa, vệ tinh, radar và các lĩnh vực khác trong quân sự, hàng không vũ trụ, hàng không, ô tô và các lĩnh vực khác. Nó có thể được sử dụng với SMA, các sản phẩm sóng milimet.
Ưu điểm:
-Kiểm soát dung sai nghiêm ngặt
-Thiết kế tiêu chuẩn và tùy chỉnh để lựa chọn.
-Cấp quân sự với mạ vàng 1.27um
-Hàng tồn kho lớn cho các kích thước tiêu chuẩn
-Giao hàng nhanh chóng cho các sản phẩm tùy chỉnh
-Sản phẩm và dịch vụ hiệu quả về chi phí cao
-Thiết kế tiêu chuẩn và tùy chỉnh để lựa chọn.
-Cấp quân sự với mạ vàng 1.27um
-Hàng tồn kho lớn cho các kích thước tiêu chuẩn
-Giao hàng nhanh chóng cho các sản phẩm tùy chỉnh
-Sản phẩm và dịch vụ hiệu quả về chi phí cao

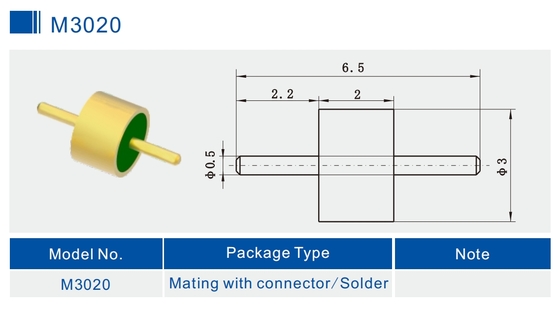

Hình ảnh chi tiết
Đơn vị: mm
Danh sách sản phẩm: Catalog-Glass-to-Metal Hermetic Seals.pdf
| M3020 | Lựa chọn hàn, giao phối và liên kết |
| Dòng JM tiêu chuẩn RF một chân 50Ω | Lựa chọn hàn, giao phối và liên kết |
| Dòng JM không tiêu chuẩn RF một chân 50Ω | Lựa chọn hàn, giao phối và liên kết |
| Dòng JK một chân DC | Lựa chọn hàn và liên kết |
| Dòng JK tiêu chuẩn một chân DC | Lựa chọn hàn và liên kết |
| Dòng JK không tiêu chuẩn một chân DC | Lựa chọn hàn và liên kết đầu đinh |
|
Đầu cắm nhiều chân dòng JMC
|
1-9 chân với lựa chọn 1-3 hàng |
| Kích thước tùy chỉnh |
Được hoan nghênh |
GHI CHÚ:
Chúng tôi có hơn 100.000 loại Đầu nối kín bằng thủy tinh đến kim loại, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
