Đầu nối đồng trục RF SSMA / Mini SMA Cái / Giắc cắm RF Coax 4 Chân xuyên lỗ hàn PCB Lên đến 18GHz
|
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối microstrip nữ vách ngăn RA | Người mẫu: | SSMA-KYWHD |
|---|---|---|---|
| Dải tần số: | 0,3 MHz-18GHz | Trở kháng: | 50Ω |
| Điện áp định mức: | 250v | DWV: | 750V |
| Điện trở cách điện: | ≥5000MΩ | Dây dẫn trung tâm: | Hợp kim đồng, mạ vàng |
| Dây dẫn bên ngoài: | Hợp kim đồng, mạ vàng | Phương pháp gắn kết: | Vách ngăn, 4 chân mặc dù có lỗ hàn |
| Chất cách điện: | PTFE | ||
| Làm nổi bật: | Đầu nối RF SSMA Mini SMA Cái,Đầu nối RF SSMA Giắc cắm,Đầu nối RF 4 Chân xuyên lỗ |
||

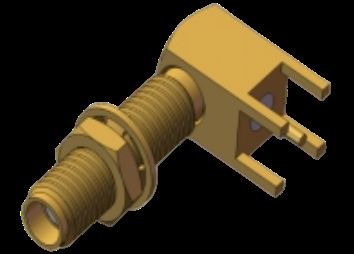

Đầu nối cáp đồng trục RF góc vuông SSMA / Mini SMA gắn vách ngăn4 chân xuyên lỗHàn PCBLên đến 18GHz
Thông số kỹ thuật sản phẩm
| Mục | Giá trị |
|---|---|
| Tên sản phẩm | Đầu nối PCB gắn vách ngăn góc vuông SSMA cái |
| Mẫu mã |
SSMA-KYWHD
|
| Dải tần số | 0.3MHz-18GHz |
| Trở kháng | 50Ω |
| Điện áp định mức | 250v |
| Điện áp chịu đựng | 750V |
| Điện trở cách điện | ≥5000MΩ |
| Dẫn trung tâm | Hợp kim đồng, mạ vàng |
| Dẫn ngoài | Hợp kim đồng, mạ vàng |
| Phương pháp lắp đặt | Gắn vách ngăn, hàn xuyên lỗ 4 chân |
| Chất cách điện | PTFE |
Tổng quan sản phẩm
Đầu nối cáp đồng trục RF dòng SSMA là phiên bản nhỏ gọn của tiêu chuẩn giao diện SMA, có kích thước bằng khoảng 70% đầu nối SMA truyền thống. Đầu nối SSMA của chúng tôi có cấu trúc gắn mặt bích góc vuông, gắn mặt bích thẳng, hàn PCB xuyên lỗ góc vuông, hàn PCB xuyên lỗ thẳng, kết nối vít gắn vách ngăn. Các đầu nối này có các đặc điểm sau:
- Kích thước nhỏ gọn với băng thông tần số rộng
- Hiệu suất cơ khí và điện vượt trội
- Độ tin cậy cao trong các ứng dụng đòi hỏi khắt khe
- Tiêu chuẩn ren (10-36UNF-2)
- Trở kháng đặc tính 50Ω
- Hoạt động tần số lên đến 30GHz
Kích thước giao diện
Đầu nối cáp đồng trục RF góc vuông SSMA / Mini SMA gắn vách ngăn 4 chân xuyên lỗHàn PCBKích thước
Kích thước tổng thể cho SSMA-KYWHD (Đơn vị: mm).
Ứng dụng
Lý tưởng cho việc truyền tín hiệu vi sóng có độ chính xác cao trong:
- Hệ thống truyền thông vi sóng
- Thiết bị đo lường
- Ứng dụng hàng không vũ trụ
- Hệ thống radar
- Lĩnh vực điện tử
Đóng gói & Vận chuyển
Đóng gói: Mỗi đầu nối SSMA gắn mặt bích được đóng gói cẩn thận trong các thùng carton bảo vệ để đảm bảo vận chuyển an toàn.
Vận chuyển: Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy với số theo dõi được cung cấp cho tất cả các lô hàng.
Vận chuyển: Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy với số theo dõi được cung cấp cho tất cả các lô hàng.
Lưu ý: Đối với các mẫu đầu nối gắn mặt bích tương tự khác, vui lòng kiểm tra danh mục của chúng tôi. Mặc dù một số mẫu có sẵn trong kho, tất cả đều có thể được sản xuất nhanh chóng cho các mẫu trong danh mục.
