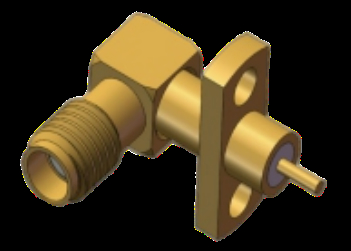

Đầu nối đồng trục RF SSMA Cái / Jack Góc phải, Gắn mặt bích 2 lỗ với Vít 10-36UNS-2
|
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | SSMA RF Connector | Người mẫu: | SSMA-KWFD2 |
|---|---|---|---|
| Dải tần số: | 0,3 MHz-18GHz | Trở kháng: | 50Ω |
| Điện áp định mức: | 250V | DWV: | 750V |
| Điện trở cách điện: | ≥5000MΩ | Dây dẫn trung tâm: | Hợp kim đồng, mạ vàng |
| Dây dẫn bên ngoài: | Hợp kim đồng, mạ vàng | Phương pháp gắn kết: | Mặt bích 4 lỗ |
| Vít: | 10-36UNS-2 | Chất cách điện: | PTFE |
| Mẫu: | Còn hàng, có sẵn | ||
| Làm nổi bật: | Đầu nối đồng trục RF SSMA,SSMA Jack RF Coaxial Connector,Jack SSMA mặt bích 2 lỗ |
||
2 lỗ Flange Mount góc phải SSMA RF Connector / Mini SMA RF Coax Microstrip Connector Đến 18GHz
Thông số kỹ thuật sản phẩm
| Các mục | Giá trị |
|---|---|
| Tên sản phẩm | Bộ kết nối RF RA SSMA |
| Mô hình | SSMA-KWFD2 |
| Phạm vi tần số | 0.3MHz-18GHz |
| Kháng trở | 50Ω |
| Điện áp định số | 250v |
| DWV | 750V |
| Kháng cách nhiệt | ≥ 5000MΩ |
| Trình điều khiển trung tâm | Đồng kim đồng, bọc vàng |
| Hướng dẫn bên ngoài | Đồng kim đồng, bọc vàng |
| Phương pháp gắn | 2 Vòng lắp dây lót |
| Máy cách nhiệt | PTFE |
| Các mẫu | Có sẵn, có sẵn |
Tổng quan sản phẩm
Các đầu nối RF SSMA là các phiên bản nhỏ gọn của tiêu chuẩn giao diện SMA, khoảng 70% kích thước của các đầu nối SMA truyền thống.
- Kích thước nhỏ gọn với băng thông tần số rộng
- Hiệu suất cơ khí và điện cao hơn
- Độ tin cậy cao trong các ứng dụng đòi hỏi
- Kết nối dây (10-36UNF-2)
- Khả năng trở kháng 50Ω
- Hoạt động tần số lên đến 30GHz
Kích thước giao diện
SSMA RF Connector Right Angle 2 Hole Flange Mount Dimensions
Kích thước phác thảo cho mô hình SSMA-KWFD2 (Đơn vị: mm).
Các mô hình kết nối RF SSMA góc phải khác:
Ứng dụng
Lý tưởng cho truyền tín hiệu vi sóng chính xác cao trong:
- Hệ thống truyền thông vi sóng
- Thiết bị đo
- Ứng dụng hàng không vũ trụ
- Hệ thống radar
- Các lĩnh vực điện tử
Bao bì và vận chuyển
Bao bì:Mỗi đầu nối góc phải ssma được đóng gói cẩn thận trong các hộp bảo vệ để đảm bảo vận chuyển an toàn.
Vận chuyển:Chúng tôi sử dụng dịch vụ chuyển phát đáng tin cậy với số theo dõi được cung cấp cho tất cả các lô hàng.
Vận chuyển:Chúng tôi sử dụng dịch vụ chuyển phát đáng tin cậy với số theo dõi được cung cấp cho tất cả các lô hàng.
Lưu ý:Đối với các mô hình kết nối góc phải khác tương tự, vui lòng kiểm tra danh mục của chúng tôi.
