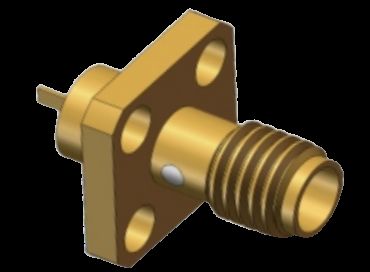

Đầu nối đồng trục RF SSMA Cái, gắn mặt bích 4 lỗ với Microstrip phẳng 18GHz 50Ω

Hình ảnh lớn : Đầu nối đồng trục RF SSMA Cái, gắn mặt bích 4 lỗ với Microstrip phẳng 18GHz 50Ω Giá tốt nhất

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Tây An, Trung Quốc
Hàng hiệu:	ELT
Chứng nhận:	ISO9001, IS014001
Số mô hình:	SSMA-KFD4
Tài liệu:	SSMA Flange Mount-Catalog-E...ic.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu:	trong kho
Giá bán:	The more quantity, the cheaper the price will be
chi tiết đóng gói:	1pcs / túi nhựa; 100pcs / hộp
Thời gian giao hàng:	5-10 ngày làm việc đối với số lượng được lưu trữ
Điều khoản thanh toán:	T/T,L/C,D/P
Khả năng cung cấp:	theo yêu cầu

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Đầu nối microstrip nữ SSMA	Người mẫu:	SSMA-KFD4
Phạm vi tần số:	0,3 MHz-18GHz	Trở kháng:	50Ω
Điện áp định mức:	250V	DWV:	750V
Điện trở cách nhiệt:	≥5000MΩ	dây dẫn trung tâm:	Hợp kim đồng, mạ vàng
dây dẫn bên ngoài:	Hợp kim đồng, mạ vàng	Phương pháp gắn kết:	Núi mặt bích 4 lỗ
chất cách điện:	PTFE	Mẫu:	Trong kho, có sẵn
Làm nổi bật:	50Ω RF Coaxial Connector , 18GHz RF Coaxial Connector , SSMA Female RF Coaxial Connector

4 lỗ Flange Mount SSMA / Mini SMA RF Coax Microstrip Connector Tối đa 18GHz với bề mặt hình tròn kim loại

Thông số kỹ thuật sản phẩm

Các mục	Giá trị
Tên sản phẩm	SSMA Female Microstrip Connector
Mô hình	SSMA-KFD4
Phạm vi tần số	0.3MHz-18GHz
Kháng trở	50Ω
Điện áp định số	250v
DWV	750V
Kháng cách nhiệt	≥ 5000MΩ
Trình điều khiển trung tâm	Đồng kim đồng, bọc vàng
Hướng dẫn bên ngoài	Đồng kim đồng, bọc vàng
Phương pháp gắn	4 Vòng lắp dây lót
Máy cách nhiệt	PTFE
Các mẫu	Có sẵn, có sẵn

Tổng quan sản phẩm

Các đầu nối đồng trục RF dòng SSMA là các phiên bản nhỏ gọn của tiêu chuẩn giao diện SMA, có kích thước khoảng 70% so với các đầu nối SMA truyền thống.

Kích thước nhỏ gọn với băng thông tần số rộng
Hiệu suất cơ khí và điện cao hơn
Độ tin cậy cao trong các ứng dụng đòi hỏi
Kết nối dây (10-36UNF-2)
Khả năng trở kháng 50Ω
Hoạt động tần số lên đến 30GHz

Kích thước giao diện

4 Kích thước lắp vá lỗ

Kích thước phác thảo cho mô hình SSMA-KFD4 (Đơn vị: mm). Chúng tôi cung cấp các mô hình tương tự với vỏ hợp kim đồng3mm) và các đặc điểm kỹ thuật miếng viền phẳng (2.7mm chiều dài tối đa, kích thước 0,88mm × 0,2mm).

Lưu ý: Microstrip phẳng song song với bất kỳ bên nào của miếng kẹp.

Mô hình khác:

Đầu nối đồng trục RF SSMA Cái, gắn mặt bích 4 lỗ với Microstrip phẳng 18GHz 50Ω 2

Đầu nối đồng trục RF SSMA Cái, gắn mặt bích 4 lỗ với Microstrip phẳng 18GHz 50Ω 3

Đầu nối đồng trục RF SSMA Cái, gắn mặt bích 4 lỗ với Microstrip phẳng 18GHz 50Ω 4

Ứng dụng

Lý tưởng cho truyền tín hiệu vi sóng chính xác cao trong:

Hệ thống truyền thông vi sóng
Thiết bị đo
Ứng dụng hàng không vũ trụ
Hệ thống radar
Các lĩnh vực điện tử

Sản phẩm của chúng tôi sử dụng vật liệu cao cấp và quy trình sản xuất nghiêm ngặt để đảm bảo độ bền và độ tin cậy trong môi trường khắc nghiệt.

Bao bì và vận chuyển

Bao bì:Mỗi đầu nối được đóng gói cẩn thận trong hộp bảo vệ để đảm bảo vận chuyển an toàn. Đầu nối đồng trục RF SSMA Cái, gắn mặt bích 4 lỗ với Microstrip phẳng 18GHz 50Ω 6
