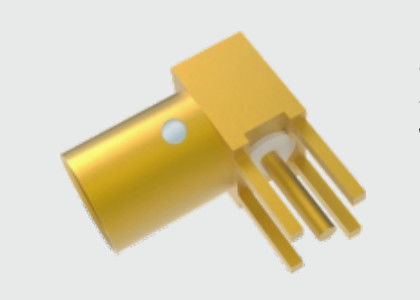

RA SMP Male Semi Detent Microstrip Connector cho PCB thông qua lắp đặt hàn lỗ

Mô tả sản phẩm:

Đầu nối SMPlà một loại đầu nối kiểu cắm với giao diện siêu nhỏ, có quy mô tương tự như đầu nối MMCX. Điều này làm cho nó rất phù hợp cho việc ghép nối mù mật độ cao, đặc biệt là đối với các ứng dụng liên quan đến bảng mạch in, khung gầm và tủ. Nó thường được sử dụng theo cặp, giải pháp của chúng tôi cho kết nối PCB board to board nhưđầu nối full detent/limited detent + Bộ điều hợp nối tiếp + đầu nối smooth bore.

Dựa trên các lực giữ kết nối khác nhau, đầu nối SMP được chia thành ba loại giao diện: smooth bore, limited detent và full detent, mỗi loại phục vụ cho các nhu cầu ứng dụng khác nhau:

1) Giao diện Smooth Bore: Loại này cung cấp lực giữ kết nối ít nhất, cho phép sai lệch trục và hướng tâm. Nó thường được sử dụng trong các kết nối ghép nối mù hoặc các phép đo không chính xác và có tuổi thọ dài nhất.

2) Giao diện Full Detent: Loại này cung cấp lực giữ kết nối tốt nhất và khả năng chống rung và sốc tốt nhất. Do khó ngắt kết nối sau khi kết nối, mặc dù có độ ổn định cao, nó ảnh hưởng đáng kể đến tuổi thọ và sự tiện lợi của sản phẩm, với tuổi thọ chỉ khoảng 500 chu kỳ. Nó thường được sử dụng cho các kết nối cáp.

3) Giao diện Limited Detent: Còn được gọi là giao diện bán detent, nó kết hợp những ưu điểm của smooth bore và full detent, mang lại độ ổn định thử nghiệm cao và tuổi thọ dài hơn so với full detent. Nó phù hợp cho các phép đo chính xác.

Đầu nối SMP Male Right Angle RA Limited Detent (Đơn vị: mm):SMP-JWHD37

KhácĐầu nối SMP Male RA Limited Detent hoặc Smooth BoreMô hình tương tự:

SMP Male RA Limited Detent Connector PCB Soldering Mô hình: SMP-JWFD22 & SMP-JWFD22-S

SMP Male RA Limited Detent Connector Flange Mount Mô hình: SMP-JWFD11

Để biết thêm sản phẩm, vui lòng liên hệ với chúng tôi để biết danh mục sản phẩm sales3@xa-elite.com.cn

Ứng dụng:

Do các chân ngắn hơn hoặc thậm chí thiết kế không có chân của các thành phần SMP, đường dẫn điện ngắn hơn, giúp cải thiện tốc độ và độ ổn định truyền tín hiệu, do đó nâng cao hiệu suất tổng thể của các sản phẩm điện tử. Các thành phần SMP cũng có khả năng chống rung và va đập tốt, và tỷ lệ lỗi thấp trong các mối hàn. Điều này làm cho các sản phẩm được hàn bằng SMP thể hiện độ tin cậy tuyệt vời, tăng cường độ bền tổng thể của sản phẩm.

Công nghệ hàn SMP được sử dụng rộng rãi trong truyền thông, điện tử tiêu dùng, máy tính, điện tử ô tô, điều khiển công nghiệp và lĩnh vực hàng không vũ trụ. Trong các lĩnh vực này, công nghệ SMP đóng một vai trò không thể thay thế, thúc đẩy sự thu nhỏ và phát triển hiệu suất cao của các sản phẩm điện tử.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho Đầu nối RF SMP:

Tên thương hiệu: ELT

Giá: Tùy thuộc vào số lượng

Vui lòng gửi cho chúng tôi bản vẽ và chúng tôi sẽ để kỹ sư của chúng tôi sắp xếp việc đánh giá hoặc chúng tôi giới thiệu cho chúng tôi mô hình thay thế.

Đóng gói và Vận chuyển:

Đóng gói và Vận chuyển sản phẩm cho Đầu nối RF SMP:

Đầu nối RF SMP được đóng gói an toàn trong một hộp các tông nhỏ để đảm bảo sự bảo vệ của nó trong quá trình vận chuyển. Hộp được dán nhãn với tên sản phẩm và thông số kỹ thuật để dễ dàng nhận biết.

Để vận chuyển, Đầu nối RF SMP được đặt trong một phong bì hoặc hộp có đệm, tùy thuộc vào số lượng đặt hàng. Sau đó, nó được niêm phong và dán nhãn với địa chỉ giao hàng và thông tin theo dõi để giao hàng hiệu quả.
