11.9GHz~18GHz WR62 đến SMA Đường dẫn sóng góc phải nữ đến bộ điều hợp coax SMA/BJ140-KF15

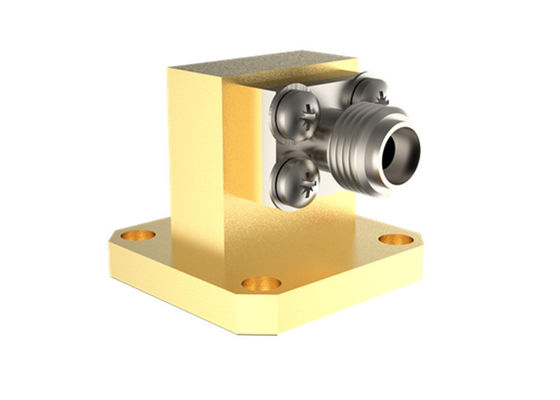

Bộ chuyển đổi ống dẫn sóng sang đồng trục góc phải SMA Female WR62 11.9GHz~18GHz

Tần số củabộ điều hợp ống dẫn sóng sang đồng trụcđược xử lý bởi Elite Electronic (ELT) bao gồm 5.4GHz-110GHz. Với độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong đo lường vi sóng và thiết bị sóng milimet. Ống dẫn sóng có ống dẫn sóng hình chữ nhật tiêu chuẩn và hai gờ, và ống dẫn sóng không chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng. Giao diện kết nối đầu đồng trục bao gồm N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 và microstrip. Bộ điều hợp ống dẫn sóng sang đồng trục được chia thành hai loại: Khởi động đầu và khởi động góc phải từ hướng giao diện. Trong số đó, loại khởi động RA cũng có thể được sử dụng như cấu trúc công suất cao.



Ưu điểm:

-Bộ điều hợp ống dẫn sóng của chúng tôi có độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, v.v., điều này khiến chúng được sử dụng rộng rãi trong đo lường vi sóng và các thiết bị sóng milimet, v.v.

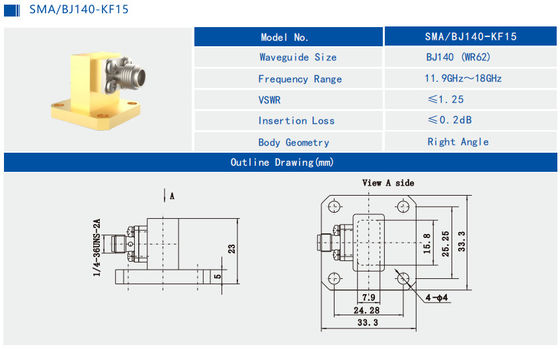

Bản vẽ phác thảo và Hình ảnh của Bộ chuyển đổi ống dẫn sóng sang đồng trục góc phải SMA Female WR62 SMA/BJ140-KF15:



Liên quan đến Bộ điều hợp ống dẫn sóng sang đồng trục SMA Female của Elite Electronic.

Số hiệu	Mô tả	Ghi chú
SMA/BJ100-KFE2	Bộ điều hợp góc phải SMA female WR90	8.2GHz~12.5GHz
SMA/BJ100-KF6	SMA female WR90 góc phải bộ điều hợp	8.2GHz~12.5GHz
SMA/BJ120-KFE	Bộ điều hợp khởi động đầu SMA female WR75	9.84GHz~15GHz
SMA/BJ120-KF6	Bộ điều hợp góc phải SMA female WR75	9.84GHz~15GHz
SMA/BJ140-KFE	Bộ điều hợp khởi động đầu SMA female WR62	11.9GHz~18GHz
SMA/BJ180-KFE5	Bộ điều hợp khởi động đầu SMA female WR51	14.5GHz~22GHz
SMA/BJ180-KF2	Bộ điều hợp góc phải SMA female WR51	14.5GHz~22GHz









Đối chiếu các Tiêu chuẩn ống dẫn sóng
