9.84GHz~15GHz WR75 đến SMA Đường dẫn sóng góc phải nữ đến bộ điều hợp coax SMA/BJ120-KF6

9.84GHz ~ 15GHz WR75 đến SMA Đàn bà góc phải Đường dẫn sóng đến Adapter Coax

Tần suấtĐường dẫn sóng đến bộ điều chỉnh coaxđược xử lý bởiElite Electronic(Bảo hiểm ELT5.4GHz-110GHzVới độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng và sóng milimét.Đường dẫn sóng hình chữ nhật tiêu chuẩn và đường dẫn sóng hai sườn, và các đường dẫn sóng phi chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 và microstrips. Đường dẫn sóng để coax adapters được chia thành hai loại: cuối khởi động và góc bắt đầu thẳng từ hướng giao diện.một cấu trúc công suất cao.



Ưu điểm:

-Bộ chuyển đổi dẫn sóng của chúng tôi có độ tin cậy cao, kích thước thu nhỏ và hiệu suất tuyệt vời, làm cho chúng được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng và sóng milimet, v.v.

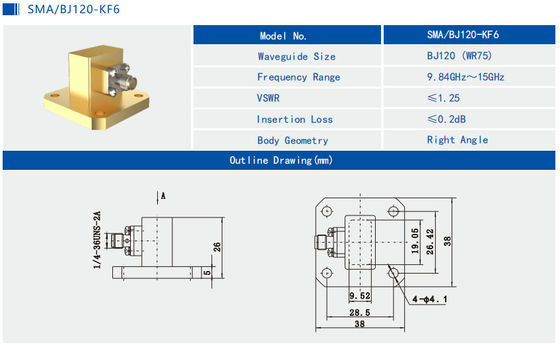

Hình vẽ phác thảo và hình ảnhWR75 đến SMA Đường dẫn sóng nữ đến bộ điều chỉnh đồng trụcSMA/BJ120-KF6:



Liên quanĐường dẫn sóng nữ SMA đến bộ điều chỉnh đồng trục của Elite Electronic.

Số mẫu	Mô tả	Lưu ý
SMA/BJ100-KFE2	WR90 đến SMA phụ nữ chuyển đổi góc phải	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 đến SMA nữgóc thẳngbộ điều chỉnh	8.2GHz~12.5GHz
SMA/BJ120-KFE	WR75 đến SMA phụ nữ cuối chuyển đổi khởi động	9.84GHz~15GHz
SMA/BJ140-KFE	WR62 đến SMA phụ nữ cuối chuyển đổi khởi động	11.9GHz~18GHz
SMA/BJ140-KF15	WR62 đến SMA phụ nữ chuyển đổi góc phải	11.9GHz~18GHz
SMA/BJ180-KFE5	WR51 đến SMA phụ nữ cuối chuyển đổi khởi động	14.5GHz~22GHz
SMA/BJ180-KF2	WR51 đến SMA phụ nữ chuyển đổi góc phải	14.5GHz~22GHz









Các tham chiếu chéo của các tiêu chuẩn dẫn sóng
