Bộ chuyển đổi sóng dẫn WR75 BJ120 sang SMA Đầu nối SMA/BJ120-KFE bằng đồng thau 9.84GHz~15GHz

Bộ chuyển đổi ống dẫn sóng sang cáp SMA Đầu cuối 9.84GHz~15GHz WR75

Tần số của bộ chuyển đổi ống dẫn sóng sang cáp đồng trục được xử lý bởi Elite Electronic (ELT) bao gồm 5.4GHz-110GHz. Với độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong thiết bị đo lường vi sóng và sóng milimet. Ống dẫn sóng có ống dẫn sóng chữ nhật tiêu chuẩn và ống dẫn sóng hai rãnh, và ống dẫn sóng không tiêu chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng. Giao diện kết nối đầu cáp đồng trục bao gồm N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 và microstrip. Bộ chuyển đổi ống dẫn sóng sang cáp đồng trục được chia thành hai loại: đầu cuối và góc vuông từ hướng giao diện. Trong số đó, loại đầu nối góc vuông cũng có thể được sử dụng như một cấu trúc công suất cao.



Ưu điểm:

-Bộ chuyển đổi ống dẫn sóng của chúng tôi có độ tin cậy cao, kích thước nhỏ gọn và hiệu suất tuyệt vời, v.v., làm cho chúng được áp dụng rộng rãi trong các thiết bị đo lường vi sóng và sóng milimet, v.v.

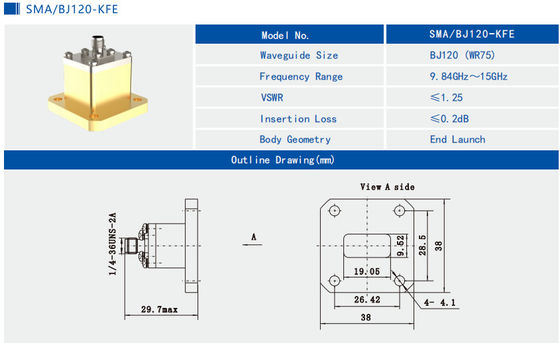

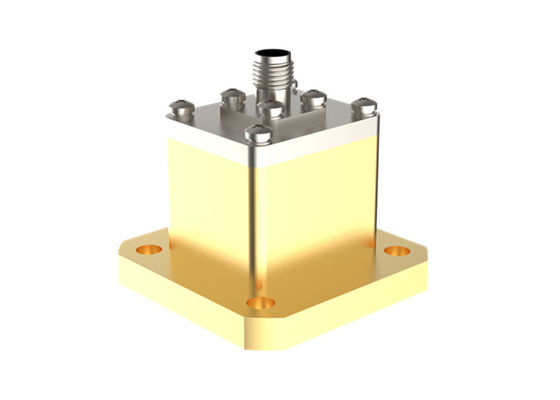

Bản vẽ phác thảo và hình ảnh của Bộ chuyển đổi ống dẫn sóng sang cáp SMA Đầu cuối WR75 SMA/BJ120-KFE:



Liên quan Bộ chuyển đổi ống dẫn sóng sang cáp SMA Female  của Elite Electronic.

Số hiệu mẫu	Mô tả	Ghi chú
SMA/BJ100-KFE2	Bộ chuyển đổi ống dẫn sóng sang cáp SMA góc vuông WR90	8.2GHz~12.5GHz
SMA/BJ100-KF6	Bộ chuyển đổi ống dẫn sóng sang cáp SMA góc vuôngWR90	8.2GHz~12.5GHz
SMA/BJ120-KF6	Bộ chuyển đổi ống dẫn sóng sang cáp SMA góc vuông WR75	9.84GHz~15GHz
SMA/BJ140-KFE	Bộ chuyển đổi ống dẫn sóng sang cáp SMA đầu cuối WR62	11.9GHz~18GHz
SMA/BJ140-KF15	Bộ chuyển đổi ống dẫn sóng sang cáp SMA góc vuông WR62	11.9GHz~18GHz
SMA/BJ180-KFE5	Bộ chuyển đổi ống dẫn sóng sang cáp SMA đầu cuối WR51	14.5GHz~22GHz
SMA/BJ180-KF2	Bộ chuyển đổi ống dẫn sóng sang cáp SMA góc vuông WR51	14.5GHz~22GHz







Tham chiếu chéo của Tiêu chuẩn ống dẫn sóng
