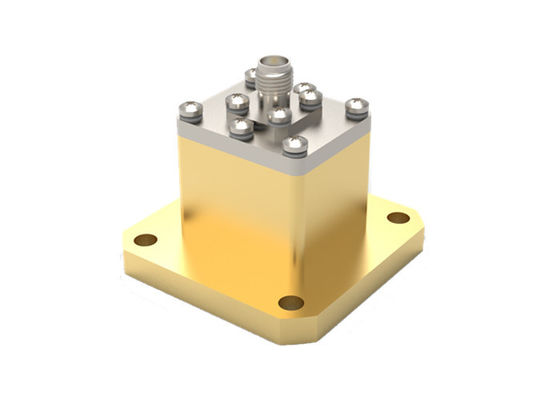

8.2GHz~12.5GHz WR90 đến SMA Đầu nữ Thả sóng dẫn đến bộ điều hợp coax SMA/BJ100-KFE2
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Ống dẫn sóng WR90 tới Bộ điều hợp đồng trục | Material: | Brass |
|---|---|---|---|
| mạ: | Mạ vàng | Phạm vi tần số: | 8.2GHz-12,5GHz |
| Connector: | SMA Female | VSWR: | 1.25 |
| Kích thước ống dẫn sóng: | WR90 | Body Style: | End Launch |
8.2GHz ~ 12.5GHz WR90 đến SMA Đầu phụ nữ Tải dẫn sóng đến Adapter Coax
Tần suấtĐường dẫn sóng đến bộ điều chỉnh coaxđược xử lý bởiElite Electronic(Bảo hiểm ELT5.4GHz-110GHzVới độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng và sóng milimét.Đường dẫn sóng hình chữ nhật tiêu chuẩn và đường dẫn sóng hai sườn, và các đường dẫn sóng phi chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 và microstrips. Đường dẫn sóng để coax adapters được chia thành hai loại: cuối khởi động và góc bắt đầu thẳng từ hướng giao diện.một cấu trúc công suất cao.
Chi tiết củaSMA/BJ100-KFE2:
| Tên sản phẩm | WR90 đến SMA Đường dẫn sóng nữ đến bộ điều hợp đồng trục |
| Mô hình số. | SMA/BJ100-KFE2 |
| Loại đồng trục | SMA nữ |
| Kích thước dẫn sóng | WR90 |
| Phong cách cơ thể | Kết thúc khởi động |
| Phạm vi tần số6 | 8.2GHz-12.5GHz |
| ức chế SMA | 50 Ohm |
| VSWR | 1.25 |
Ưu điểm:
-Bộ chuyển đổi dẫn sóng của chúng tôi có độ tin cậy cao, kích thước thu nhỏ và hiệu suất tuyệt vời, làm cho chúng được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng và sóng milimet, v.v.

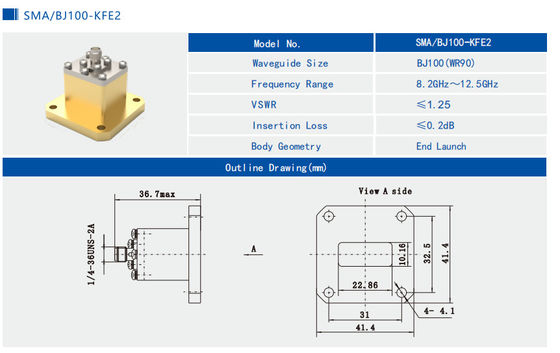

Hình vẽ phác thảo và hình ảnhWR90 đến SMA Đường dẫn sóng nữ đến bộ điều hợp coaxSMA/BJ100-KFE2:
Liên quanĐường dẫn sóng nữ SMA đến bộ điều chỉnh đồng trục của Elite Electronic.
| Số mẫu | Mô tả | Lưu ý |
| SMA/BJ100-KF6 | WR90 đến SMA phụ nữ cuối chuyển đổi khởi động | 8.2GHz~12.5GHz |
| SMA/BJ120-KFE | WR75 đến SMA nữkết thúc khởi độngbộ điều chỉnh | 9.84GHz~15GHz |
| SMA/BJ120-KF6 | WR75 đến SMA phụ nữ chuyển đổi góc phải | 9.84GHz~15GHz |
| SMA/BJ140-KFE | WR62 đến SMA phụ nữ cuối chuyển đổi khởi động | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | WR62 đến SMA phụ nữ chuyển đổi góc phải | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | WR51 đến SMA phụ nữ cuối chuyển đổi khởi động | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | WR51 đến SMA phụ nữ chuyển đổi góc phải | 14.5GHz~22GHz |
Các tham chiếu chéo của các tiêu chuẩn dẫn sóng
| Tiêu chuẩn Trung Quốc | Tiêu chuẩn quốc tế | Phạm vi tần số (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Lưu ý:
Chúng tôi có hơn 1.000 loạiHướng dẫn sóng cho bộ điều chỉnh đồng trụcđể lựa chọn, nếu bộ điều hợp bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.Phân tích ODM được hoan nghênh.
