Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối RF BMA | mạ: | Niken/Mạ vàng |
|---|---|---|---|
| Độ bền: | 500 chu kỳ | Vật liệu tiếp xúc: | Đồng Thau, BeCu |
| Vật liệu: | Thép không gỉ | Tiêu chuẩn thiết kế:: | IEC 1169-33 |
| Loại: | dài | Giới tính: | nữ giới |
| Làm nổi bật: | IEC 1169-33 RF Coaxial Connector,500 chu kỳ độ bền RF Coaxial Connector,Thiết kế Microstrip RF Coaxial Connector |
||

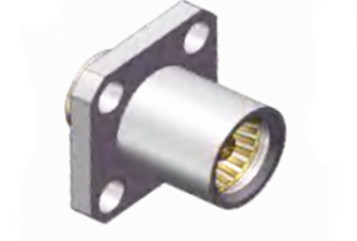

Bộ kết nối đồng trục RF nữ bằng thép không gỉ BMA
Các đầu nối loạt BMA, được phát triển và sản xuất theo tiêu chuẩn IEC1169-33, tự hào về thiết kế tấm mùa xuân mới đảm bảo liên lạc đáng tin cậy và cải thiện tính chất điện.Các kết nối này cung cấp lợi thế duy nhất của khả năng trôi trôi trục và tâm, kết hợp với khoảng cách tối thiểu giữa mỗi điểm kết nối và cấu trúc nhẹ, làm cho chúng lý tưởng cho các ứng dụng ghép mù trong khung gầm và tủ.Được sử dụng rộng rãi trong các kết nối mô-đun cho các tập hợp như vậy, loạt BMA có thể được thay thế với các đối tác quốc tế, tạo điều kiện gắn và tháo nhanh.Chúng thường được sử dụng để thiết lập kết nối cáp đồng trục trong các thiết bị và dụng cụ vô tuyến.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 250 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 1000 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥ 5000 MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | ≤ 2,0mOhm |
| Người dẫn trung tâm | ≤ 0,5mOhm | |
| VSMR | ≤1.3 | |
Chi tiết sản phẩm
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.6N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -55 đến +155 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
1. Blind Slide-in Connection: Loại kết nối này không chỉ thuận tiện và nhanh chóng, mà còn tránh sự bất tiện và vấn đề có thể gây ra bởi các kết nối có sợi,chẳng hạn như khó khăn trong việc thắt dây trong một không gian hẹp, vv, và đồng thời giảm nguy cơ kết nối không đáng tin cậy do mòn hoặc nới lỏng sợi.
2. mức độ tiêu chuẩn hóa cao: Các đầu nối BMA tuân thủ các tiêu chuẩn và chuẩn mực quốc tế liên quan cho thiết kế và sản xuất,đảm bảo khả năng hoán đổi và tương thích tốt giữa các đầu nối BMA được sản xuất bởi các nhà sản xuất khác nhau, điều này tạo thuận lợi cho tính linh hoạt và khả năng tương tác của sản phẩm.
Ứng dụng:
Thiết bị thử nghiệm và đo lường
1Máy phân tích phổ: Máy phân tích phổ được sử dụng để đo đặc điểm phổ của tín hiệu,cổng đầu vào và đầu ra của nó cần phải sử dụng đầu nối đồng trục RF để kết nối thiết bị dưới cáp thử nghiệm và thử nghiệmCác đầu nối đồng trục RF micro-band nữ BMA có thể cung cấp sự phù hợp tín hiệu tốt và mất mát thấp, để cải thiện độ chính xác đo của máy phân tích phổ.
2. Vector Network Analyzer: Các máy phân tích mạng vector được sử dụng để đo lường các thông số mạng, chẳng hạn như các thông số phân tán, trở ngại, v.v.và yêu cầu một đầu nối đồng trục RF để kết nối mạng đang được thử nghiệm với thiết bị thử nghiệm. BMA phụ nữ microband RF đầu nối đồng trục cung cấp truyền tín hiệu ổn định và kết quả đo chính xác.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
