Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | Đồng |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | Máy kết nối đồng trục RF thẳng hermetic,Ứng dụng PCB Bộ kết nối đồng trục RF |
||

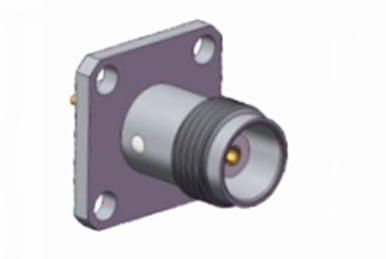

Bộ kết nối đồng trục RF thẳng TNC nữ công suất cao cho các ứng dụng PCB
Dòng TNC đại diện cho sự tiến hóa của đầu nối BNC, đặc trưng bởi tính năng ghép dây vít.và các đầu nối chống nước cung cấp một trở kháng và chức năng 50 ohm đồng đều trên dải quang phổ DC đến 11GHzHai biến thể của đầu nối TNC tồn tại: tiêu chuẩn và đảo ngược cực. Mặc dù xây dựng từ chi phí hiệu quả đúc và đúc vật liệu,có thể không phù hợp với hiệu suất của các sản phẩm công nghiệp hoặc chất lượng cao, chúng xuất sắc trong các ứng dụng thương mại đa dạng. Thường được sử dụng trong kết nối ăng-ten, các đầu nối TNC tìm thấy các ứng dụng rộng rãi trong điện tử máy bay, truyền thông và các lĩnh vực công nghiệp khác nhau.cực ngược và phiên bản 75 ohm của đầu nối TNC cũng có thể truy cập.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |

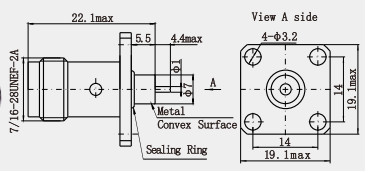

Sơ vẽ chi tiết
Đặc điểm:
Khả năng thích nghi với môi trường
Vật liệu chất lượng cao: thường được làm bằng đồng hoặc thép không gỉ, bề mặt có thể được mạ niken hoặc mạ vàng để cải thiện khả năng chống ăn mòn và kéo dài tuổi thọ,một số đầu nối cũng chống nước, chống bụi và các tính chất khác, phù hợp với môi trường ngoài trời hoặc khắc nghiệt.
Phạm vi nhiệt độ rộng: phạm vi nhiệt độ hoạt động thường rộng, ví dụ, một số đầu nối có thể hoạt động bình thường trong phạm vi nhiệt độ từ -65 °C đến +165 °C,để đáp ứng nhu cầu sử dụng trong môi trường khác nhau.
Ứng dụng:
1- Vùng định vị và giám sát
Ứng dụng ăng-ten đo định vị vệ tinh: Trong nhiều kịch bản ngoài trời như lập bản đồ địa chất, khảo sát đại dương, giám sát địa chấn, giám sát biến dạng cầu, v.v.Bộ kết nối TNC kết nối ăng-ten đo định vị vệ tinh với các thiết bị bên ngoài, truyền tín hiệu không dây và cung cấp năng lượng, và có thể nhận ra đo lường và định vị chính xác ở mức độ centimet.
2- Dòng không gian
Hệ thống điều khiển hàng không: Nó được sử dụng để kết nối các thiết bị vô tuyến liên quan để đảm bảo độ chính xác và độ tin cậy của truyền thông hàng không,để đảm bảo chuyến bay an toàn của máy bay và kiểm soát giao thông hàng không suôn sẻ.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
