Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối cáp TNC | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | Đồng |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |

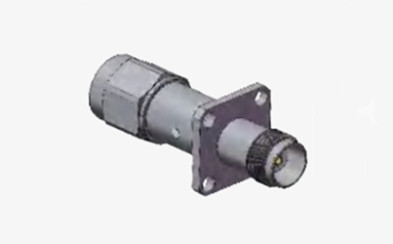

Hiệu suất cao TNC Đàn ông đến phụ nữ RF Adapter kết nối đồng trục Nickel
Dòng TNC, một biến thể có sợi của đầu nối BNC, nổi bật với cơ chế ghép vít-sợi an toàn.Các đầu nối chống nước đảm bảo trở kháng 50 ohm nhất quán và được thiết kế cho dải tần số DC đến 11 GHzCó sẵn trong các phiên bản cực tiêu chuẩn và ngược, các kết nối TNC được làm từ vật liệu đúc và đúc, cung cấp khả năng chi trả và hiệu suất đầy đủ cho các ứng dụng thương mại.Được sử dụng rộng rãi trong kết nối ăng-tenNgoài ra, các biến thể 75 ohm và các tùy chọn cực ngược mở rộng tính linh hoạt của chúng.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

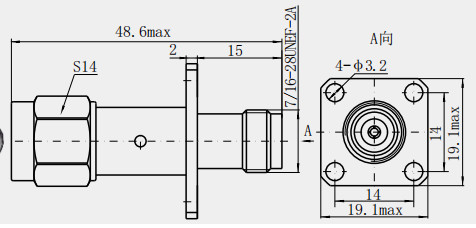

Sơ vẽ chi tiết
Đặc điểm:
1. Mất trở lại cao: thường với mất trở lại cao (mất phản xạ), ngăn chặn hiệu quả phản xạ tín hiệu, giảm thêm nhiễu tín hiệu và biến dạng, cải thiện chất lượng truyền tín hiệu.
2. Khả năng chống điện áp và chống điện áp tốt: Nó có khả năng chống điện áp cao và khả năng chống điện áp, thường có thể chịu được điện áp 1500V,phù hợp với hoạt động ổn định trong môi trường điện áp cao.
3VSWR thấp: Thông thường với VSWR thấp, để đảm bảo sự ổn định và nhất quán của truyền tín hiệu bên trong đầu nối.
Ứng dụng:
Phòng thử và đo
1Thiết bị thử nghiệm RF: Bộ chuyển đổi TNC thường được sử dụng làm thành phần kết nối trong thử nghiệm và đo tín hiệu RF. Ví dụ: kết nối các máy phát tín hiệu,Máy phân tích quang phổ và thiết bị thử nghiệm khác với thiết bị được thử hoặc ăng-ten, để đo chính xác các thông số của tín hiệu RF, chẳng hạn như tần số, công suất, VSWR, vv.Các đặc điểm mất mát thấp và mất mát cao của bộ điều hợp TNC có thể đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.
2. Máy phân tích mạng: Máy phân tích mạng được sử dụng để đo các thông số phân tán và đặc điểm trở ngại của mạng RF, v.v.Bộ chuyển đổi TNC có thể được sử dụng để kết nối bộ phân tích mạng với mạch RF hoặc thiết bị để được thử nghiệm, thuận tiện để đo lường và phân tích các thông số RF khác nhau. Sự tương thích và lặp lại tốt của nó làm cho quá trình thử nghiệm thuận tiện và hiệu quả hơn.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
