Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | Đồng |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |

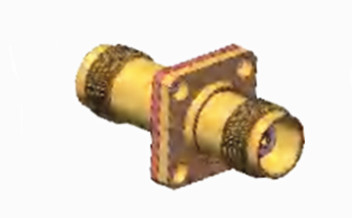

TNC Brass Hermeticity thẳng nữ đến nữ RF Coaxial Connector
Sản phẩm dòng TNC là một biến thể có sợi của đầu nối BNC, có sợi vít để kết hợp an toàn.và các đơn vị chống nước với một trở kháng 50 ohm nhất quánCó hai loại kết nối TNC chính: cực tiêu chuẩn và cực ngược.Các kết nối hiệu quả về chi phí này thường kết hợp các thành phần đúc và đúcMặc dù hiệu suất của chúng có thể không phù hợp với các sản phẩm công nghiệp hoặc chất lượng cao, nhưng chúng lý tưởng cho nhiều ứng dụng thương mại khác nhau.Các đầu nối TNC có nhiều ứng dụng trong điện tử máy bay, truyền thông, và thị trường công nghiệp nói chung.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |

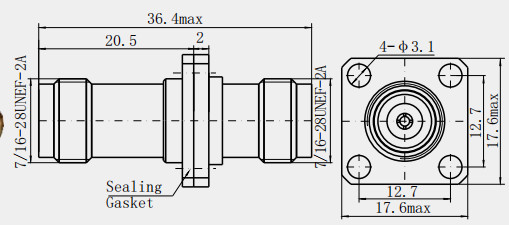

Sơ vẽ chi tiết
Đặc điểm:
1Các tính chất cơ học
Độ ổn định kết nối quai: Với kết nối quai, nó mạnh mẽ hơn so với kết nối kiểu snap và có thể duy trì kết nối ổn định trong môi trường rung động cao,phù hợp với ngành hàng không vũ trụ, trạm cơ sở liên lạc và các dịp khác với yêu cầu cao về sự ổn định kết nối.
Thiết kế chống thả: đầu nối có sợi có chức năng tự khóa,có thể ngăn chặn kết nối vô tình trong khi sử dụng và cải thiện độ tin cậy của kết nối.
Độ bền cao: có thể chịu được nhiều hoạt động cắm và tháo cắm, các đầu nối TNC chung có thể chịu được ít nhất 500 lần cắm và tháo cắm mà không bị hỏng,thích hợp cho các ứng dụng đòi hỏi kết nối và ngắt kết nối thường xuyên.
2Khả năng thích nghi với môi trường
Hiệu suất chống nước tuyệt vời: phần kết nối của cấu trúc niêm phong, chẳng hạn như được trang bị niêm phong vòng O, vv, có thể ngăn ngừa độ ẩm hiệu quả,bụi và các chất bên ngoài khác vào bên trong kết nối, để bảo vệ hiệu suất điện và tính chất cơ học của đầu nối khỏi bị hư hỏng, phù hợp với môi trường ngoài trời, ẩm ướt hoặc bụi và môi trường khắc nghiệt khác.
Kháng ăn mòn: thường được làm bằng đồng, thép không gỉ và các vật liệu khác, và sau khi xử lý bề mặt, chẳng hạn như mạ vàng, mạ niken, vv, có khả năng chống ăn mòn tốt,có thể trong axit và kiềm và môi trường ăn mòn khác trong công việc ổn định lâu dài.
Ứng dụng:
1Thiết bị y tế
Kết nối thiết bị MRI: Trong thiết bị chụp ảnh cộng hưởng từ (MRI), bộ điều hợp TNC có thể được sử dụng để kết nối các thành phần như bộ chuyển đổi, mạch xử lý tín hiệu,và đường truyền dữ liệu để đảm bảo rằng tín hiệu cộng hưởng từ bên trong cơ thể con người có thể được thu thập chính xác, xử lý và truyền để tạo ra hình ảnh MRI chất lượng cao.
Kết nối thiết bị siêu âm: Đối với thiết bị chẩn đoán siêu âm, bộ điều hợp TNC có thể được sử dụng để kết nối các đầu dò siêu âm, bộ khuếch đại tín hiệu,và màn hình để cho phép tín hiệu siêu âm được truyền một cách trơn tru và hiển thị hình ảnh rõ ràng trên màn hình để giúp các bác sĩ chẩn đoán.
2. Tự động hóa công nghiệp
Kết nối giữa cảm biến và bộ điều khiển: Trong hệ thống điều khiển tự động hóa công nghiệp, tất cả các loại cảm biến (chẳng hạn như cảm biến nhiệt độ, cảm biến áp suất, cảm biến vị trí, v.v.)) cần phải truyền các tín hiệu số lượng vật lý được thu thập cho bộ điều khiển để xử lý và phân tích, và bộ chuyển đổi TNC có thể kết nối các cáp giữa các cảm biến và bộ điều khiển để nhận ra việc truyền dữ liệu chính xác,cho phép bộ điều khiển điều khiển chính xác các thiết bị công nghiệp dựa trên các tín hiệu từ các cảm biếnBộ chuyển đổi TNC kết nối cáp giữa cảm biến và bộ điều khiển để truyền dữ liệu chính xác,cho phép bộ điều khiển điều khiển thiết bị công nghiệp chính xác theo tín hiệu cảm biến.
Kết nối giữa bộ điều khiển và hệ thống điều khiển: Tương tự, trong tự động hóa công nghiệp, các bộ điều khiển (ví dụ: động cơ, van, xi lanh, vv)) cần nhận lệnh từ hệ thống điều khiển và thực hiện các hành động tương ứng. bộ điều hợp tnc có thể được sử dụng để kết nối các cáp giữa bộ điều khiển và hệ thống điều khiển, để đảm bảo rằng các lệnh điều khiển được truyền chính xác,và đảm bảo rằng quá trình sản xuất công nghiệp diễn ra suôn sẻ.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
