Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | TNC RF Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Impedance: | 50Ω | Design Standard: | IEC 60169-17 |
| Contact material: | Brass, BeCu | Durability: | 500 Cycles |
| Type: | RA | Application: | RF |
| Gender: | Male to Female |

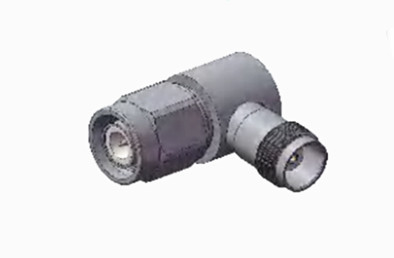

Công suất cao TNC góc phải nam đến nữ RF Coaxial Adapter Connector
Sản phẩm dòng TNC là một biến thể có sợi của đầu nối BNC, được phân biệt bởi cơ chế ghép vít.các đơn vị có dây xích là chống nước và duy trì một 50 Ohm trở kháng nhất quán, hoạt động trên một dải tần số từ DC đến 11 GHz. Có hai biến thể: cực tiêu chuẩn và đảo ngược.Các đầu nối hiệu quả về chi phí này có thể không phù hợp với hiệu suất của các sản phẩm công nghiệp hoặc chất lượng cao nhưng phù hợp với các ứng dụng thương mại đa dạngThường được sử dụng trong các kết nối ăng ten, các kết nối TNC được sử dụng rộng rãi trong điện tử, truyền thông và các lĩnh vực công nghiệp khác nhau.cực ngược và 75 Ohm phiên bản của đầu nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Đặc điểm điện | ||||
Kháng trở | 50Ω | |||
Phạm vi tần số | DC ~ 4GHz | |||
Điện áp định số | 2500VRMS (mực nước biển tối đa) | |||
Dây điện tử điện áp kháng cự | 750VRMS (mực nước biển tối đa) | |||
Kháng cách nhiệt | ≥2000MΩ | |||
Kháng tiếp xúc | Máy dẫn bên ngoài | ≤6mΩ | ||
Người dẫn trung tâm | ≤ 1,5mΩ | |||
VSMR | ≤1.3 | |||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Hình vẽ chi tiếtCông suất cao TNC góc phải nam đến nữ RF Coaxial Adapter Connector
Đơn vị: ((mm)
Đặc điểm:
1. Tính ổn định kết nối
Cấu trúc kết nối dây: sử dụng cấu trúc nối vít, thiết kế này cho phép bộ điều hợp được cố định vững chắc trên thiết bị hoặc cáp khi kết nối,ngay cả trong môi trường rung động liên tục lâu dài, hoặc khi chịu lực bên ngoài kéo vô tình, nhưng cũng để đảm bảo sự ổn định của kết nối, để bảo vệ sự liên tục và ổn định của việc truyền tín hiệu.
2. Tính chất điện
Chống điện áp tốt: thường có thể chịu được điện áp cao hơn, ví dụ, một số bộ điều hợp TNC có thể chịu được điện áp lên đến 500V,mà cung cấp cho họ một lợi thế rõ ràng trong một số ứng dụng mạch điện áp cao, và có thể thích nghi tốt hơn với môi trường điện phức tạp.
Hiệu suất tần số cao xuất sắc: Phạm vi tần số hoạt động bao gồm 0-11GHz và thậm chí cao hơn (ví dụ: 0-18GHz), cao hơn nhiều so với một số đầu nối RF phổ biến khác (ví dụ:Các phích cắm BNC được thiết kế cho 4GHz và dưới)Do đó, khi xử lý tín hiệu tần số cao, nó có thể giảm hiệu quả mất tín hiệu và biến dạng, đảm bảo rằng tín hiệu được truyền trong một điều kiện chất lượng cao.
Ứng dụng:
Khu vực truyền thông
Xây dựng trạm cơ sở không dây: Khi xây dựng mạng truyền thông không dây, bộ điều hợp TNC được sử dụng để kết nối thiết bị RF, hệ thống ăng-ten và cáp truyền trong trạm cơ sở.Nó có thể đảm bảo truyền tín hiệu ổn định và hiệu quả giữa các liên kết khác nhau, giảm mất tín hiệu và nhiễu, và cải thiện chất lượng truyền thông và bảo hiểm của trạm gốc.Bộ chuyển đổi TNC được sử dụng rộng rãi để kết nối các trạm cơ sở và mảng ăng-ten để đảm bảo truyền dữ liệu tốc độ cao.
Truyền thông vệ tinh: Bộ chuyển đổi TNC đóng một vai trò quan trọng trong việc kết nối thiết bị của các trạm mặt đất truyền thông vệ tinh.Bộ cấp ăng-ten và các thiết bị liên quan khác để thực hiện truyền tín hiệu RF chất lượng cao giữa các trạm mặt đất và vệ tinh để đảm bảo sự ổn định và đáng tin cậy của truyền thông vệ tinh.
Hệ thống phát và nhận vô tuyến: Trong hệ thống phát và nhận của trạm vô tuyến và trạm phát thanh, bộ điều hợp TNC có thể được sử dụng để kết nối máy phát, máy nhận,ăng-ten và các thiết bị khác để đảm bảo truyền tín hiệu âm thanh và video chính xác, và cải thiện hiệu quả và chất lượng phát sóng.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
