Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối cáp TNC | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | trầm |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | Bộ kết nối đồng trục RF thép không gỉ nam,Bộ kết nối đồng trục RF loại TNC,SFF-50-3-1 Cable RF Coaxial Connector |
||

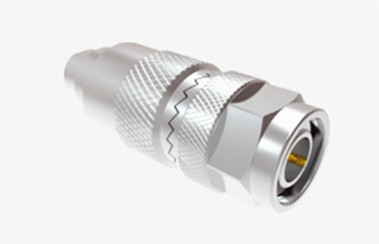

Loại TNC Nam thép không gỉ RF đồng trục cho cáp SFF-50-3-1
Các sản phẩm dòng TNC là một biến thể có sợi của đầu nối BNC, được trang bị các sợi vít để kết nối an toàn.Các đơn vị chống nước cung cấp một trở kháng 50 ohm nhất quán và hoạt động trong phạm vi tần số DC-11 GHzCó hai loại chính của các kết nối TNC: tiêu chuẩn và đảo ngược cực.các đầu nối giá cả phải chăng này là lý tưởng cho các ứng dụng thương mại khác nhauMặc dù hiệu suất của chúng có thể không phù hợp với các sản phẩm công nghiệp hoặc hiệu suất cao, chúng được sử dụng rộng rãi cho kết nối ăng ten và có nhiều ứng dụng trong radar, truyền thông không dây,và thị trường công nghiệp chungCác phiên bản cực ngược và 75 ohm của đầu nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

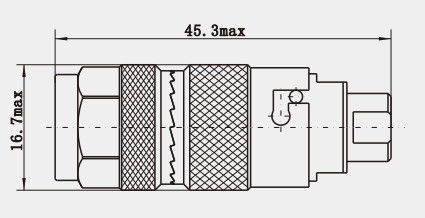

Sơ vẽ chi tiết
Đặc điểm:
1Chống rung tốt: So với các loại kết nối khác, chẳng hạn như kết nối BNC, kết nối TNC có khả năng chịu rung cao hơn, trong trường hợp rung, va chạm và căng thẳng cơ học khác,nhưng vẫn duy trì hiệu suất kết nối điện tốt để đảm bảo sự ổn định của truyền tín hiệu.
2Hiệu suất cơ học và điện học tuyệt vời: sức mạnh cơ học và ổn định tốt, có thể chịu được một mức độ nhất định của các lực lượng bên ngoài và không dễ bị hư hỏng;về hiệu suất điện, mất tích chèn thấp, mất mát trở lại thấp, hiệu quả truyền tín hiệu cao, có thể đảm bảo truyền tín hiệu chất lượng cao.
Ứng dụng:
1. Sản xuất chương trình: Trong quá trình sản xuất chương trình phát sóng truyền hình, đầu nối TNC được sử dụng để kết nối thiết bị thu thập tín hiệu như máy ảnh,micrô và thiết bị xử lý video / âm thanh để đảm bảo các tín hiệu âm thanh / video chất lượng cao được truyền đến hệ thống hậu sản xuất để đảm bảo tiến trình sản xuất chương trình suôn sẻ.
2- Truyền và phân phối tín hiệu: Trong mạng truyền và phân phối tín hiệu phát thanh và truyền hình, chẳng hạn như mạng truyền hình cáp,Các đầu nối TNC có thể được sử dụng để kết nối các bộ khuếch đại tín hiệu, các nhà phân phối và các thiết bị khác để truyền tín hiệu truyền hình từ đài truyền hình đến hàng ngàn hộ gia đình, để đảm bảo rằng người xem có thể nhận được các chương trình truyền hình rõ ràng và ổn định.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
