Thép không gỉ TNC loại nam góc phải RF kết nối đồng trục
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Tiêu chuẩn thiết kế: | IEC 60169-17 |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Độ bền: | 500 chu kỳ |
| Loại: | ra | Ứng dụng: | RF |
| Giới tính: | Nam giới | ||
| Làm nổi bật: | Bộ kết nối đồng trục RF loại TNC,Bộ kết nối đồng trục RF thép không gỉ,Kết nối đồng trục RF góc phải |
||

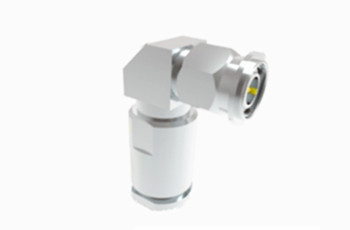

Thép không gỉ TNC loại nam góc phải RF kết nối đồng trục
Dòng TNC trình bày một sự lặp lại dây chuyền của đầu nối BNC, được phân biệt bởi sự ghép nối dây chuyền vít và được đặc trưng như miniature, dây chuyền,các đơn vị chống nước với trở kháng 50 Ohm nhất quánCác kết nối này hoạt động hiệu quả trên một dải tần số kéo dài từ DC đến 11 GHz. Có hai biến thể có sẵn: tiêu chuẩn và đảo chiều cực.Các đầu nối hiệu quả về chi phí này có thể không phù hợp với hiệu suất của các sản phẩm công nghiệp cao cấp nhưng phù hợp với nhiều ứng dụng thương mạiĐược sử dụng rộng rãi trong các kết nối ăng-ten, các kết nối TNC được sử dụng rộng rãi trong điện tử, truyền thông và các lĩnh vực công nghiệp khác nhau.cực ngược và các biến thể 75 Ohm đáp ứng các nhu cầu ứng dụng cụ thể.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Đặc điểm:
1Chống môi trường tốt: thường được làm bằng đồng hoặc thép không gỉ, việc xử lý bề mặt có thể bao gồm mạ nickel hoặc mạ vàng để cải thiện khả năng chống ăn mòn và kéo dài tuổi thọ,có thể được sử dụng ngoài trời, ẩm ướt, bụi và môi trường khắc nghiệt khác.
2. Multi-plugging: Có khả năng chịu được ít nhất 500 hoạt động cắm và tháo cắm mà không bị hư hỏng,đặc biệt quan trọng trong các ứng dụng đòi hỏi kết nối và ngắt kết nối thường xuyên.
Ứng dụng:
1. Kiểm soát hàng không: Trong hệ thống kiểm soát hàng không, các kết nối nữ TNC được sử dụng để kết nối các thiết bị vô tuyến liên quan để đảm bảo độ chính xác và độ tin cậy của truyền thông hàng không.
2- Thiết bị y tế: Trong một số thiết bị y tế, chẳng hạn như MRI (magnetic resonance imaging) và siêu âmCác kết nối TNC được sử dụng để kết nối các cảm biến và các đơn vị xử lý tín hiệu để đạt được phát hiện và chẩn đoán y tế chính xác cao.

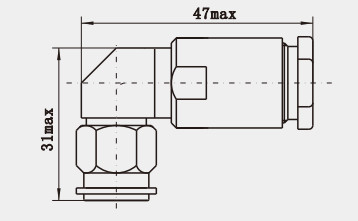

Hình vẽ chi tiếtThép không gỉ TNC loại nam góc phải RF kết nối đồng trục :
Đơn vị: ((mm)
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
