Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối cáp TNC | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | trầm |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | MF147B RF Coaxial Connector,TNC Male RF Coaxial Connector,Bộ kết nối đồng trục RF bọc niken |
||

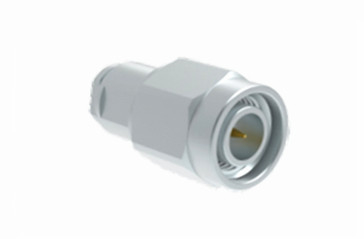

2. TNC Vật liệu đốm đốm nam RF Coaxial Connector cho cáp MF147A/MF147B
Dòng TNC đại diện cho một sự thích nghi có sợi của đầu nối BNC, được đặc trưng bởi các sợi vít tạo điều kiện cho sự kết hợp an toàn.Các đầu nối chống nước duy trì trở kháng 50 ohm nhất quán và được thiết kế để hoạt động trong dải tần số DC đến 11 GHzCó hai biến thể của các kết nối TNC: tiêu chuẩn và đảo chiều cực.làm cho chúng phải chăng hơn và hiệu suất thấp hơn một chút so với các lựa chọn thay thế công nghiệp hoặc hiệu suất caoThường được sử dụng trong các kết nối ăng-ten, các kết nối TNC cũng tìm thấy ứng dụng trong hệ thống radar, truyền thông không dây và các lĩnh vực công nghiệp rộng lớn hơn.Ngoài ra, cực ngược và các phiên bản 75 ohm của các đầu nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

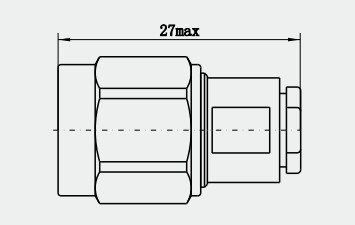

Sơ vẽ chi tiết
Đặc điểm:
1Chống ăn mòn và độ bền: Nó có khả năng chống ăn mòn, độ bền, chống bụi và các tính chất khác, phù hợp cho các ứng dụng ngoài trời,và vật liệu và xử lý bề mặt của nó làm cho nó có thể hoạt động ổn định trong một thời gian dài trong môi trường khắc nghiệt.
2Độ bền cơ học cao: thường được làm bằng đồng, thép không gỉ và các vật liệu kim loại khác, có độ bền cơ học tốt, có thể chịu được một mức độ nhất định của lực và căng thẳng bên ngoài.
Ứng dụng:
1. Kết nối bus trường: Trong hệ thống điều khiển tự động hóa công nghiệp, đầu nối cáp TNC có thể được sử dụng để kết nối các thiết bị bus trường, chẳng hạn như bộ điều khiển logic có thể lập trình (PLC),hệ thống điều khiển phân tán (DCS) và các cáp truyền thông khác, để thực hiện truyền dữ liệu giữa các thiết bị và sự tương tác của các lệnh điều khiển, để cải thiện mức độ tự động hóa và hiệu quả của sản xuất công nghiệp.
2. Kết nối cảm biến và thiết bị điều khiển: Được sử dụng để kết nối các cảm biến và thiết bị điều khiển công nghiệp khác nhau, chẳng hạn như cảm biến nhiệt độ, cảm biến áp suất, động cơ truyền động, v.v.để truyền các tín hiệu được phát hiện bởi các cảm biến đến hệ thống điều khiển, và đồng thời truyền các hướng dẫn điều khiển đến các thiết bị điều khiển, để thực hiện giám sát và kiểm soát chính xác quá trình sản xuất.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
