Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối cáp TNC | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | Đồng |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 4 lỗ,Bộ kết nối đồng trục RF bằng đồng,CXN3506 RF Coaxial Connector |
||

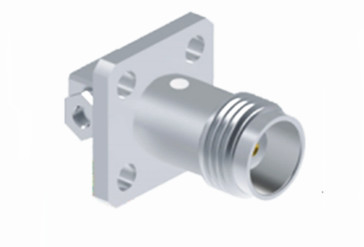

TNC góc phải 4 lỗ Flange nữ RF Coaxial Connector cho CXN3506/MF108A
Sản phẩm loạt TNC là một biến thể có sợi của đầu nối BNC, được phân biệt bởi các sợi vít để ghép nối.và các đầu nối RF chống nước duy trì trở kháng 50 ohm nhất quán và được thiết kế để hoạt động trong phạm vi tần số DC-11 GHzCó hai loại chính của các kết nối TNC: tiêu chuẩn và đảo ngược cực.Các đầu nối hiệu quả về chi phí này phù hợp với một loạt các ứng dụng thương mại, mặc dù hiệu suất của chúng có thể không phù hợp với các sản phẩm công nghiệp hoặc hiệu suất cao.thông tin liên lạcNgoài ra, cực ngược và phiên bản 75 ohm của đầu nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

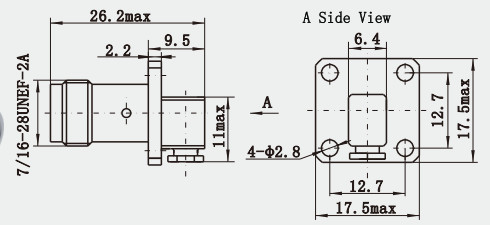

Sơ vẽ chi tiết
Đặc điểm:
1Độ bền cơ học cao và độ bền: thường được làm bằng đồng hoặc thép không gỉ, việc xử lý bề mặt có thể bao gồm mạ nickel hoặc mạ vàng,có thể chịu được hàng trăm lần cắm và tháo cắm mà không dễ bị hỏng, nhưng cũng có thể chịu được một mức độ nhất định của lực kéo và áp lực, phù hợp với một loạt các môi trường khắc nghiệt.
2Hiệu suất chống nước tốt: phần kết nối sử dụng cấu trúc kín với hiệu suất chống nước tốt, phù hợp với môi trường ngoài trời và môi trường ẩm khác.
Ứng dụng:
1. Ứng dụng đo lường định vị vệ tinh: Trong các kịch bản khảo sát và lập bản đồ địa chất, khảo sát đại dương học, khảo sát đường thủy, khảo sát tháo dốc, giám sát địa chấn,giám sát biến dạng cầu, giám sát lở đất, và hoạt động tự động của bến tàu, vv, kết nối TNC kết nối ăng-ten đo định vị vệ tinh với các thiết bị bên ngoài,truyền tín hiệu không dây và cung cấp năng lượng.
2- Không gian hàng không: điều khiển hàng không: Trong hệ thống điều khiển hàng không,Các kết nối nữ TNC được sử dụng để kết nối các thiết bị vô tuyến liên quan để đảm bảo độ chính xác và độ tin cậy của truyền thông hàng không.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
