Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Tiêu chuẩn thiết kế: | IEC 60169-17 |
| Vật liệu: | Thép không gỉ | Loại: | dài |
| Làm nổi bật: | Bộ kết nối đồng trục RF thép không gỉ,Bộ kết nối đồng trục RF gắn trên vòm,Bộ kết nối đồng trục RF 50Ohm |
||

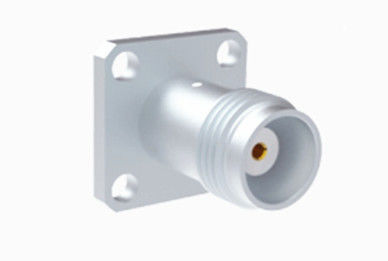

TNC Phụ nữ Nickel Plated 50Ohm Flange Mount Stainless Steel RF Coaxial Connector
Các sản phẩm dòng TNC về cơ bản là một biến thể có sợi của đầu nối BNC, được phân biệt bởi các sợi vít để ghép nối.và các đầu nối RF chống nước duy trì trở kháng 50 ohm nhất quán và được thiết kế để hoạt động trong phạm vi tần số DC-11 GHzCó hai loại chính của các kết nối TNC: tiêu chuẩn và đảo ngược cực.Các đầu nối hiệu quả về chi phí này phù hợp với một loạt các ứng dụng thương mạiCác đầu nối TNC được sử dụng rộng rãi trong điện tử, truyền thông và các lĩnh vực công nghiệp chung khác nhau.Ngoài ra, cực ngược và phiên bản 75 ohm của đầu nối TNC cũng có sẵn.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Đặc điểm điện | ||||
| Phạm vi tần số | DC ~ 4GHz | |||
Kháng trở | 50Ω | |||
Điện áp định số | 2500VRMS (mực nước biển tối đa) | |||
Dây điện tử điện áp kháng cự | 750VRMS (mực nước biển tối đa) | |||
Kháng cách nhiệt | ≥2000MΩ | |||
Kháng tiếp xúc | Máy dẫn bên ngoài | ≤6mΩ | ||
Người dẫn trung tâm | ≤ 1,5mΩ | |||
VSMR | ≤1.3 | |||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ cáp | 100N phút |
| Lưu giữ liên lạc | 10N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
1Các đặc điểm cấu trúc
Kết nối quai: Sử dụng đầu nối quai, thuận tiện và nhanh chóng để hoàn thành kết nối bằng cách xoay chỉ khi cài đặt, và đầu nối quai có chức năng tự khóa,có thể ngăn chặn kết nối nới lỏng và cải thiện độ tin cậy của kết nối.
Các hình dạng và thiết kế cực khác nhau: thẳng, góc thẳng 90 độ, vách ngăn, bảng 4 lỗ và hình dạng không cài đặt, cũng như các thiết kế cực tiêu chuẩn và cực ngược,có thể đáp ứng nhu cầu của các môi trường và kịch bản lắp đặt khác nhau.
2Độ bền cơ học cao và độ bền: thường được làm bằng đồng hoặc thép không gỉ, việc xử lý bề mặt có thể bao gồm mạ niken hoặc mạ vàng,có thể chịu được hàng trăm lần cắm và tháo cắm mà không dễ bị hỏng, nhưng cũng có thể chịu được một mức độ nhất định của lực kéo và áp lực, phù hợp với một loạt các môi trường khắc nghiệt.
Ứng dụng:
1. Trạm cơ sở không dây: được sử dụng để kết nối thiết bị trạm cơ sở và ăng-ten để đảm bảo truyền tín hiệu không dây hiệu quả. Ví dụ: trong việc xây dựng trạm cơ sở 5G,Kết nối TNC có thể đảm bảo kết nối ổn định giữa trạm gốc và ăng-ten, để tín hiệu không dây có thể được truyền và nhận chính xác.
2Điện thoại di động: Các đầu nối nữ TNC được sử dụng để kết nối các mạch RF bên trong một số điện thoại di động, chẳng hạn như kết nối giữa ăng-ten và mô-đun RF trên bo mạch chủ,giúp nhận ra chức năng liên lạc không dây của điện thoại di động.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
