Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-JW417G | Giới tính: | Nam giới |
| Làm nổi bật: | Bộ kết nối đồng trục RF góc phải nam,Bộ kết nối đồng trục RF thép không gỉ,Bộ kết nối đồng trục RF CXN3449/MF503A |
||
Các đầu nối loại N là các đầu nối đồng trục được thiết kế cho hiệu suất chống rung động mạnh mẽ và đặc điểm điện tuyệt vời, với các mô hình của chúng tôi hỗ trợ tần số lên đến 18 GHz.Các đầu nối này tương thích với một loạt các cáp RF và được sử dụng rộng rãi trong các ngành công nghiệp như hàng không, hàng không vũ trụ, hệ thống radar, truyền thông vi sóng, viễn thông kỹ thuật số, và cho các thiết bị thử nghiệm và đo lường.
Chúng tôi cung cấp các tùy chỉnh tùy chỉnh cho các kết nối loại N khác nhau để đáp ứng các yêu cầu khác nhau của khách hàng.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

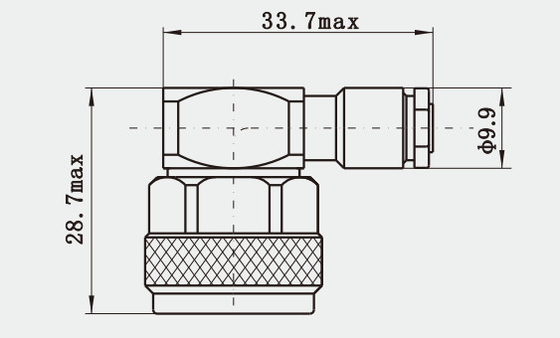

Sơ vẽ chi tiết
Đặc điểm:
1. Vật liệu cơ thể: Vật liệu cơ thể của kết nối N có thể là đồng hoặc thép không gỉ.độ ẩm cao và khí ăn mòn.
2Độ tin cậy và tuổi thọ: Các đầu nối loại N được đặc trưng bởi độ tin cậy cao và tuổi thọ dài, và có thể hoạt động ổn định trong nhiều môi trường khắc nghiệt khác nhau.Cơ chế kết nối dây chuyền của nó được thiết kế hợp lý để ngăn chặn hiệu quả việc thả lỏng và rơi ra.
Ứng dụng:
1Các hệ thống điều khiển: Trong các hệ thống điều khiển công nghiệp, các đầu nối N được sử dụng để kết nối các cảm biến và bộ điều khiển khác nhau để đảm bảo truyền tín hiệu điều khiển chính xác.
2Thiết bị thử nghiệm và đo lường: Trong thiết bị thử nghiệm và đo lường, các đầu nối loại N được sử dụng để kết nối thiết bị thử nghiệm và thiết bị đang được thử nghiệm để cung cấp một kết nối tín hiệu đáng tin cậy.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Máy kết nối sóng milimét (mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
