Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Bọc vàng/bọc niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-JB2G-2 | Giới tính: | Nam giới |
| Vật liệu chống điện: | ≥500MΩ | VSWR: | ≤1,3 |
| Làm nổi bật: | N Bộ kết nối đồng trục RF nam,Bộ kết nối đồng trục RF thép không gỉ |
||

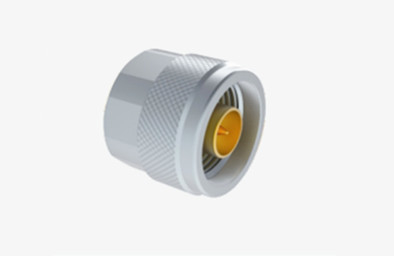

N Bộ kết nối đồng trục RF bằng thép không gỉ thép nam cho cáp bán cứng / linh hoạt 2 #
Các đầu nối loại N là các khớp nối đồng trục có sợi dây được biết đến với khả năng chống rung tuyệt vời, hiệu suất điện vượt trội và phạm vi tần số điển hình lên đến 11GHz.phiên bản chuyên biệt của chúng tôi có thể hoạt động hiệu quả lên đến 18GHzCác đầu nối này linh hoạt, tương thích với các loại cáp RF khác nhau và được sử dụng rộng rãi trong các lĩnh vực như hàng không, hàng không vũ trụ, hệ thống radar, truyền thông vi sóng, truyền số,cũng như trong thiết bị thử nghiệm và đo lường.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho một loạt các kết nối và bộ điều hợp loại N để đáp ứng chính xác các thông số kỹ thuật cá nhân của khách hàng.tùy chọn gắn flange hoặc lắp ngăn chắn, chúng tôi có khả năng thiết kế các giải pháp phù hợp với nhu cầu độc đáo của bạn.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng,
Bọc niken |
| Đàn bà | Phosphor Bronze,
Bọc niken |
|
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken |
| Shell / Nhà chứa | Đồng Thép không gỉ |
Bọc niken |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

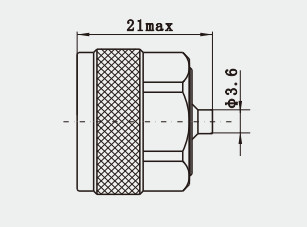

Sơ vẽ chi tiết
Đặc điểm:
1. Đường dẫn bên ngoài: thường được làm bằng vật liệu kim loại, có độ dẫn điện tốt và sức mạnh cơ học, không chỉ là mạch truyền tín hiệu,nhưng cũng đóng một vai trò trong việc cố định và bảo vệ các bộ phận bên trong.
2. Đường dẫn bên trong: cũng được làm bằng vật liệu kim loại, và đường dẫn bên ngoài cùng nhau tạo thành kênh truyền tín hiệu,thiết kế cần phải đảm bảo rằng truyền tín hiệu mất mát thấp và hiệu quả cao.
3. Isolator: nằm giữa các dây dẫn bên trong và bên ngoài, được sử dụng để cô lập hai, để ngăn chặn tín hiệu ngắn mạch, vật liệu thường được chọn ổn định điện môi,chống nhiệt độ tốt.
4Cơ chế khóa: sử dụng các kết nối dây, thông qua việc xoay khóa để đạt được một kết nối nhanh chóng và đáng tin cậy,thiết kế này làm cho các kết nối trong môi trường rung động hoặc sốc cũng có thể duy trì một kết nối ổn định.
Tính năng hiệu suất
Ứng dụng:
1Thiết bị truyền thông không dây: Các đầu nối đồng trục RF loại N đóng một vai trò quan trọng trong thiết bị truyền thông không dây để kết nối và truyền tín hiệu RF.Do truyền băng thông rộng của nó, mất mát thấp, bảo vệ cao và độ bền, nó có thể đáp ứng các yêu cầu cao của thiết bị truyền thông không dây về chất lượng truyền tín hiệu.
2. Thiết bị điện tử ô tô: Trong thiết bị điện tử ô tô, các đầu nối đồng trục RF loại N cũng được sử dụng rộng rãi. Nó không chỉ có thể cung cấp kết nối tín hiệu đáng tin cậy, mà còn có thể hỗ trợ kết nối điện tử.nhưng cũng có khả năng chống bụi và chống nước (IP67), phù hợp với nhiều môi trường ngoài trời.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
