K2.92 Máy kết nối đồng trục RF thép không gỉ phụ với vi mạch để truyền thông

                  K2.92 Máy kết nối đồng trục RF thép không gỉ phụ với vi mạch để truyền thông

Các kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK)), còn được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được ghép với kết nối SMA và 3,5mm.

Các kết nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv

Các đầu nối đồng trục 50Ohm chính xác cao với giao diện nữ 2,92 mm được thiết kế để sử dụng chung trong các ứng dụng RF và vi sóng.Các đầu nối hiệu suất cao này được sử dụng trong một loạt các kịch bản thử nghiệm và đo lường, từ truyền thông di động đến truyền thông vệ tinh, đảm bảo sự phù hợp của thiết bị và kết nối cáp.các đầu nối này được xây dựng để chịu được sử dụng nhiều lầnChúng kết hợp một thiết kế thủy điện không khí với một hỗ trợ dây dẫn trung tâm nhựa giảm mất mát.

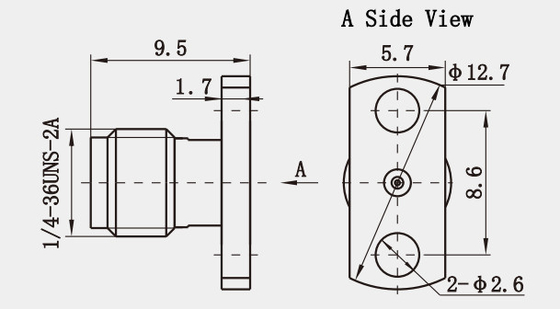

Bản vẽ phác thảo của K2.92 phụ nữ Flange Stainless Steel RF Coaxial Connector với Microstrip cho truyền thông(mm):

Chi tiết củaK2.92 Máy kết nối đồng trục RF thép không gỉ phụ với vi mạch để truyền thông(mm):

Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.

Đặc điểm:

1. Hiệu suất điện:
   • Khả năng trở ngại đặc trưng: 50Ω, là một trở kháng tiêu chuẩn phổ biến cho các đầu nối đồng trục RF và có thể đảm bảo sự ổn định và phù hợp của tín hiệu trong quá trình truyền.
   • Khả năng tương thích:
     • Khả năng tương tác: nó có thể được ghép nối với các đầu nối SMA và 3.5mm, làm tăng tính linh hoạt và tiện lợi trong các ứng dụng thực tế.khi đầu nối tương ứng tạm thời không có sẵn, các phụ kiện như bộ chuyển đổi có thể được sử dụng để kết nối các chuỗi kết nối khác nhau.
   • Các đặc điểm khác:
     • Không khí môi trường: sử dụng không khí làm phương tiện truyền tải dựa trên những lợi thế của đường truyền không khí, dẫn đến VSWR thấp và tổn thất chèn thấp.
     • Nhẫn nối đất bằng kim loại nâng: 360 ° liên lạc kim loại với kim loại có thể được thực hiện, làm tăng hiệu suất nối đất và độ ổn định của đầu nối.
     • Khả năng thích nghi với nhiệt độ: nó có thể hoạt động bình thường dưới nhiệt độ môi trường từ -55 °C đến +125 °C, thích nghi với các môi trường làm việc khắc nghiệt khác nhau.

Ứng dụng:

1. Hệ thống ăng ten:
   • Ống thu vệ tinh: ăng-ten nhận vệ tinh cần nhận tín hiệu yếu từ không gian, các yêu cầu của đầu nối cao hơn. đầu nối k2.92 mm có hiệu suất điện tốt và ổn định cơ học,có thể đảm bảo ăng-ten nhận vệ tinh và thiết bị hậu cần kết nối đáng tin cậy, giảm mất tín hiệu truyền, cải thiện chất lượng của tín hiệu nhận được.
   • Ứng kính radar: ăng-ten trong hệ thống radar cần truyền tín hiệu tần số cao và công suất cao, và đầu nối K2.92mm có thể đáp ứng các yêu cầu cao của ăng-ten radar cho đầu nối.Nó có thể được sử dụng để kết nối giữa ăng-ten radar và thiết bị xử lý tín hiệu để đảm bảo truyền tín hiệu radar ổn định, và có độ bền tốt và khả năng chống can thiệp trong môi trường phức tạp.
   • Ống ăng-ten vi sóng: Trong lĩnh vực truyền thông vi sóng và cảm biến từ xa vi sóng, ăng ten vi sóng là một trong những thiết bị chính.thiết bị kết nối ăng-ten và RF front-end, và đặc điểm tần số cao và hiệu suất mất mát thấp có thể đáp ứng nhu cầu truyền tín hiệu vi sóng và đảm bảo hiệu suất của hệ thống ăng ten.
