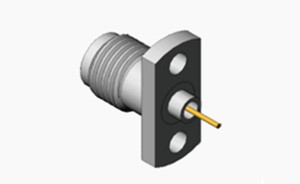

K2.92 Series Female 2-hole Flange Stainless Steel RF Coaxial Connector với PTFE Insulator và Passivated Plating

                              Bộ kết nối đồng trục RF thép không gỉ 2 lỗ nữ K2.92

Các kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK)), còn được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được ghép với kết nối SMA và 3,5mm.

Các kết nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv

Các đầu nối đồng trục 50Ohm chính xác cao với giao diện nữ 2,92 mm được thiết kế cho các ứng dụng đa năng trong tần số RF và vi sóng.Họ xuất sắc trong nhiều môi trường thử nghiệm và đo lường, trải dài từ truyền thông di động đến vệ tinh, đảm bảo thiết bị tối ưu và kết nối cáp.các kết nối này được xây dựng để chịu đựng các kết nối lặp đi lặp lạiChúng kết hợp một thiết kế điện áp không khí và sử dụng một hỗ trợ dây dẫn trung tâm nhựa giảm mất mát, tăng hiệu suất và độ bền của chúng.

Chi tiết:

Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.

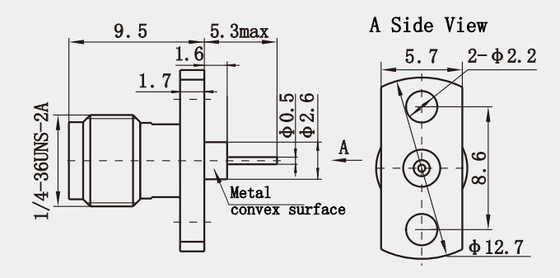

Sơ đồ phác thảo của K2.92 Series Female 2-hole Flange Stainless Steel RF Coaxial Connector(mm):

Đặc điểm:

1. Khả năng tương thích:
   • Khả năng tương tác: nó có thể được ghép nối với các đầu nối SMA và 3.5mm, làm tăng tính linh hoạt và tiện lợi trong các ứng dụng thực tế.khi đầu nối tương ứng tạm thời không có sẵn, các phụ kiện như bộ chuyển đổi có thể được sử dụng để kết nối các chuỗi kết nối khác nhau.
2. Các đặc điểm khác:
   • Không khí môi trường: sử dụng không khí làm phương tiện truyền tải dựa trên những lợi thế của đường truyền không khí, dẫn đến VSWR thấp và tổn thất chèn thấp.
   • Nhẫn nối đất bằng kim loại nâng: 360 ° liên lạc kim loại với kim loại có thể được thực hiện, làm tăng hiệu suất nối đất và độ ổn định của đầu nối.
   • Khả năng thích nghi với nhiệt độ: nó có thể hoạt động bình thường dưới nhiệt độ môi trường từ -55 °C đến +125 °C, thích nghi với các môi trường làm việc khắc nghiệt khác nhau.

Ứng dụng:

1. Thiết bị thử nghiệm và đo:
   • Máy phân tích mạng: máy phân tích mạng được sử dụng để đo các đặc điểm tần số khuếch đại của các thành phần RF và hệ thống, các đặc điểm tần số pha và các tham số khác của các thiết bị quan trọng.Kết nối 92 mm có thể được sử dụng để kết nối cổng thử nghiệm của máy phân tích mạng và thiết bị đang được thử nghiệm, đặc điểm tần số cao và hiệu suất khớp tốt để đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.bộ khuếch đại và các thiết bị RF khác, đầu nối K2,92 mm có thể cung cấp một kết nối ổn định để đảm bảo tín hiệu thử nghiệm được truyền mà không bị nhiễu.
   • Máy phân tích quang phổ: Máy phân tích phổ được sử dụng để phân tích các thành phần tần số và phân phối điện của tín hiệu.Kết nối 92 mm có thể đưa tín hiệu được thử nghiệm vào máy phân tích phổ để giúp các kỹ sư phân tích và chẩn đoán các vấn đề với tín hiệuVí dụ, trong quá trình gỡ lỗi và bảo trì thiết bị truyền thông không dây, sự kết hợp của một máy phân tích phổ và một K2.92 mm kết nối có thể được sử dụng để phát hiện xem quang phổ của các tín hiệu phát ra bởi thiết bị là phù hợp với tiêu chuẩn, và liệu có vấn đề như nhiễu tín hiệu.
   • Máy đo công suất: Máy đo công suất được sử dụng để đo mức công suất của tín hiệu RF.và các đặc điểm mất tích chèn thấp của nó có thể đảm bảo độ chính xác của kết quả đoTrong thử nghiệm các bộ khuếch đại công suất RF, máy phát và các thiết bị khác, việc sử dụng các đầu nối K2.92 mm có thể đo chính xác công suất đầu ra và đánh giá hiệu suất của thiết bị.
