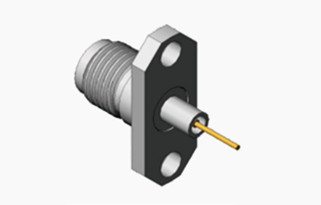

K-series nữ 2 lỗ Flange Stainless Steel RF Coaxial Connector với Microstrip dài

   K-series nữ 2 lỗ Flange Stainless Steel RF Coaxial Connector với Microstrip dài

Các đầu nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv

Những cái nàyCác kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK)), còn được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được ghép với kết nối SMA và 3,5mm.

Các đầu nối đồng trục 50 ohm với giao diện nữ 2,92 mm được thiết kế cho các ứng dụng đa năng trong lĩnh vực RF và vi sóng.các đầu nối này tìm thấy tiện ích rộng rãi trên nhiều môi trường thử nghiệm và đo lườngĐược sản xuất từ thép không gỉ mạnh mẽ, chúng tự hào về độ bền chống lại việc sử dụng lặp đi lặp lại.Thiết kế của chúng kết hợp một điện áp không khí bổ sung bởi một hỗ trợ dây dẫn trung tâm nhựa mất mát thấp, tăng hiệu suất trong khi giảm thiểu sự suy yếu tín hiệu.

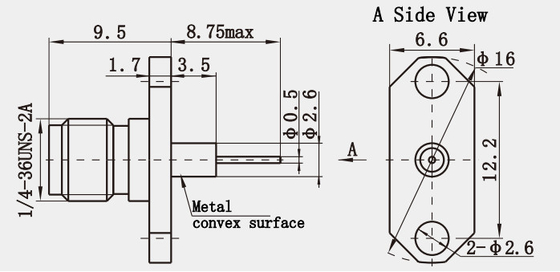

Hình sơ đồ:

Thông số kỹ thuậtỪm.

Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.

Đặc điểm:

1. Hiệu suất điện:
   • Nó có tính chất điện tốt, bao gồm VSWR thấp (Tỷ lệ sóng cố định điện áp), mất tích chèn thấp và rò rỉ thấp.Các tính chất này đảm bảo mất tín hiệu tối thiểu và nhiễu trong quá trình truyền.
2. Vật liệu & Sản xuất:
   • Lớp vỏ thường được làm bằng thép không gỉ và bị thụ động để tăng khả năng chống ăn mòn.
   • Vật liệu tiếp xúc là đồng beryllium (BECU), bọc vàng để cải thiện độ dẫn điện và khả năng chống oxy hóa.
   • Các vật liệu được sử dụng để chụp liên lạc trung tâm để đảm bảo kết nối ổn định và đáng tin cậy.
3. Khả năng thích nghi với môi trường:
   • Khả năng hoạt động trong phạm vi nhiệt độ cực đoan như từ -55 °C đến + 125 °C. Điều này làm cho nó phù hợp với nhiều môi trường khắc nghiệt và kịch bản ứng dụng.

Ứng dụngỪm.

1. Hệ thống truyền thông: Trong các hệ thống truyền thông tốc độ cao như trạm cơ sở truyền thông không dây, thiết bị truyền thông vệ tinh, v.v., K2.92 đầu nối có thể truyền tín hiệu tần số cao để đảm bảo sự ổn định và đáng tin cậy của truyền thông.
2. Thiết bị thử nghiệm và đo: Trong máy phân tích mạng, máy phân tích phổ, máy đo điện và các thiết bị thử nghiệm và đo khác, K2.92 kết nối có thể cung cấp đo và phân tích tín hiệu chính xác do băng thông tần số cao và đặc điểm mất tích chèn thấp.
3. Hệ thống ăng-ten: Cho dù đó là ăng-ten nhận vệ tinh, ăng-ten radar hoặc ăng-ten vi sóng, các đầu nối K2.92 cung cấp kết nối tần số cao đáng tin cậy.

Máy kết nối RF nam nữ 2,92mm khác:

2.

3.

4.

Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
