Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục SMA RF | mạ: | Mạ vàng |
|---|---|---|---|
| Giới tính: | nữ giới | Kháng trở: | 50Ω |
| Tần số: | DC ~ 18GHz | Tuổi thọ: | 500 chu kỳ |
| Ứng dụng: | Giao tiếp | Vật liệu: | Đồng |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 2 lỗ,SMA phụ nữ RF Coaxial Connector,Brass Aerospace RF Coaxial Connector |
||

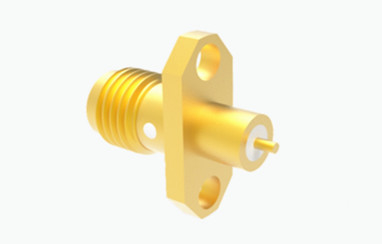

Dòng đầu nối đồng trục RF SMA được đánh giá cao về thiết kế nhỏ gọn và hiệu suất tần số cao, hoạt động hiệu quả lên đến 18GHz.bao gồm một yếu tố hình dạng nhỏ, băng thông rộng, tính chất cơ học và điện học vượt trội, và kết nối đáng tin cậy.Chúng được sử dụng rộng rãi trong các lĩnh vực như hàng không vũ trụ, hàng hải, và nhiều lĩnh vực khác.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | |||
| Kháng trở | 50Ω | ||
| Phạm vi tần số | 0.3ZHz-18GHz | ||
| Dây điện tử điện áp kháng cự | 1000VRMS | ||
| Kháng cách nhiệt | ≥ 5000MΩ ((DC:500V) | ||
| Phản kháng trung tâm | Trình điều khiển trung tâm | ≤ 3,0mΩ | |
| Hướng dẫn bên ngoài | ≤ 2,0mΩ | ||
| Tính chất vật liệu và cơ khí | |||
| Đặt liên lạc trung tâm | ≥ 26.7 | ||
| Độ bền | 500 lần | ||
| Lưu giữ cáp | Lực giữ cáp tối thiểu | ||
| Nhiệt độ | -55°C~+125°C | ||

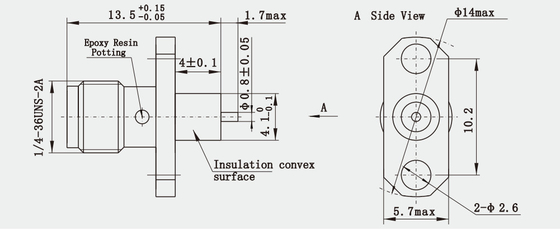

Hình vẽ phác thảo:(mm)
Đặc điểm:
1- Cấu trúc cơ khí chính xác: - Thiết kế cấu trúc chính xác đảm bảo rằng kết nối niềng của kết nối chặt chẽ và đáng tin cậy, ngăn ngừa nới lỏng trong tình trạng rung động hoặc sốc.Trong khi đó, các chân kết nối và jack được gia công với độ chính xác cao để đảm bảo tiếp xúc điện tốt.Chúng có thể chịu được căng thẳng cơ học trong quá trình lắp đặt và sử dụng và không dễ bị hư hỏng.
2- Kiểm soát và kiểm tra chất lượng nghiêm ngặt: - Quá trình sản xuất tuân theo một hệ thống quản lý chất lượng nghiêm ngặt,và mỗi bước sản xuất được kiểm tra và kiểm soát nghiêm ngặt để đảm bảo chất lượng và hiệu suất của các sản phẩm đáp ứng các tiêu chuẩn hàng không vũ trụVí dụ, hiệu suất điện, hiệu suất cơ học và khả năng thích nghi với môi trường của các kết nối sẽ được kiểm tra và xác minh kỹ lưỡng.
3- Hoàn độ tin cậy cao: - Hoạt động ổn định dưới nhiệt độ cực cao, độ ẩm, rung động,cú sốc và môi trường khắc nghiệt khác đảm bảo rằng bộ kết nối vẫn có thể duy trì hiệu suất kết nối tốt trong điều kiện phức tạp của tàu vũ trụ trong không gianVí dụ, một số đầu nối SMA không gian có thể chịu được nhiệt độ từ -55 ° C đến 125 ° C, và có thể chịu được gia tốc cao và sốc rung mạnh.- Chống ăn mòn tốt để đối phó với các chất ăn mòn hoặc môi trường có thể tồn tại trong không gian, kéo dài tuổi thọ của các đầu nối.
Ứng dụng:
1Kết nối thiết bị đo lường và điều khiển: Các kết nối SMA có thể được sử dụng để kết nối radar, thiết bị đo từ xa và các thiết bị khác trong các trạm đo lường và điều khiển mặt đất.Những thiết bị này đòi hỏi kết nối RF với ăng-ten, thiết bị xử lý tín hiệu, vv để đạt được theo dõi, đo lường và kiểm soát tàu vũ trụ.
2. Kết nối tín hiệu cảm biến: một số cảm biến đầu ra tín hiệu cho tín hiệu RF, đầu nối SMA có thể được kết nối với cảm biến và mạch xử lý tín hiệu để truyền thông tin được phát hiện bởi cảm biến.
3. Kết nối bên trong máy dò: trong các máy dò không gian sâu, các đầu nối SMA có thể được sử dụng để kết nối thiết bị truyền thông bên trong máy dò, các dụng cụ khoa học, v.v.để thích nghi với nhiều điều kiện khắc nghiệt trong môi trường không gian, chẳng hạn như biến đổi nhiệt độ cao và thấp, môi trường chân không, bức xạ v.v.
Danh mục sản phẩm:
1.85 series
2.4loạt
2.92loạt
SMAloạt
Dòng SMP
Dòng SMPM
Sản phẩm cách nhiệt thủy tinh
Bộ điều chỉnh dẫn sóng đồng trục
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMA, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
