Thông tin chi tiết sản phẩm:
Thanh toán:
|
| chất cách điện: | PTFE | Giới tính: | nữ giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Các tính năng chính: | Đầu nối bảng mặt bích 2 lỗ |
| Điểm: | Kết nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | Máy tính/mạng LAN | Vật liệu: | Thép không gỉ |
| Làm nổi bật: | K2.92mm RF Coaxial Connector,Bộ kết nối đồng trục RF thép không gỉ,Kết nối đồng trục RF Microstrip loại K |
||
K-type connector, còn được gọi là 2.92 type connector, là một bộ kết nối sóng milimét được sử dụng rộng rãi.Sản phẩm 5 seriesVới kích thước nhỏ gọn, thiết kế nhẹ, tần suất hoạt động cao và kết nối đáng tin cậy, nó được đánh giá cao trong các ứng dụng khác nhau.

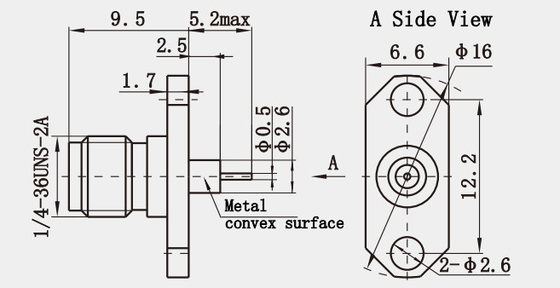

Sơ đồ phác thảo của K loại K2.92mm nữ thép không gỉ RF kết nối đồng trục với micro-band Ừm.
Chi tiết:
Lưu ý: Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD3
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD42
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD62G
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Các tính chất cơ học
Độ bền cao: Được làm bằng thép không gỉ, đầu nối có khả năng chống ăn mòn và sức mạnh cơ học tuyệt vời và có thể được sử dụng trong một thời gian dài trong môi trường khắc nghiệt.
Thiết lập thuận tiện: Thông thường sử dụng gắn sườn hai lỗ hoặc bốn lỗ, dễ dàng được cố định và kết nối trên bảng điều khiển thiết bị.Thiết kế này không chỉ cải thiện sự ổn định của kết nối, nhưng cũng đơn giản hóa quá trình lắp đặt.
2. Hiệu suất điện
VSWR thấp: VSWR là một trong những chỉ số quan trọng nhất về hiệu suất kết nối.có nghĩa là mất năng lượng ít hơn trong quá trình truyền tín hiệu và hiệu quả truyền tải cao hơn.
Chống cách nhiệt cao: Giá trị kháng cách nhiệt thường là ≥ 5000Ω, giúp giảm rò rỉ tín hiệu và nhiễu và cải thiện chất lượng truyền tín hiệu.
3Đặc điểm vật liệu
Thép không gỉ: Việc sử dụng vật liệu thép không gỉ chất lượng cao không chỉ cải thiện sức mạnh cơ học và khả năng chống ăn mòn của kết nối,nhưng cũng đảm bảo độ tin cậy và ổn định trong sử dụng lâu dài.
Bề mặt tiếp xúc bọc vàng: Một số mô hình kết nối cao cấp sử dụng bề mặt tiếp xúc bọc vàng, làm giảm thêm sức đề kháng tiếp xúc và cải thiện chất lượng truyền tín hiệu.
Ứng dụng:
1Hệ thống radar: Được sử dụng trong các hệ thống radar dân sự để phát hiện và theo dõi các vật thể ở tần số cao.
2Phát sóng: Được sử dụng trong thiết bị phát sóng truyền hình và vô tuyến để truyền tín hiệu tần số cao qua khoảng cách dài.
3Hàng không vũ trụ: tích hợp vào các hệ thống điện tử máy bay cho mục đích liên lạc và điều hướng.
4Nghiên cứu khoa học: Được sử dụng trong các dụng cụ phòng thí nghiệm và thiết bị thử nghiệm đòi hỏi các phép đo tần số cao chính xác.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
